三極管輸入輸出回路圖文介紹

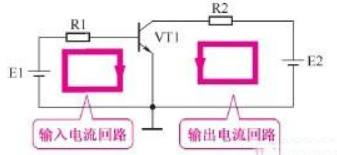

三極管3根引腳構成雙口電路，3根引腳中有一根引腳共用。圖1所示是三極管輸入回路和輸出回路示意圖。

從電路圖中可以看出，基極和發射極構成輸入回路，輸入回路中的電流回路是：E1正極→R1→VT1基極→VT1發射極→E1負極，構成回路。

從電路圖中可以看出，集電極和發射極構成輸出回路，輸出回路中的電流回路是：E2正極→R2→VT1集電極→VT1發射極→E2負極，構成回路。

這是共發射極放大器的輸入回路和輸出回路，三極管3個電極中共用發射極。

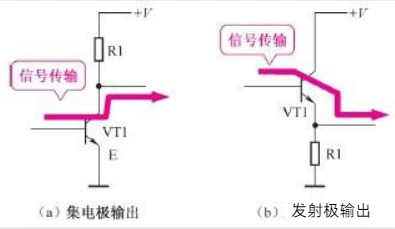

在分析三極管電路工作原理時，部分初學者會進入一個誤區，就是什么分析都進行電流回路的分析，如分析三極管放大器信號傳輸過程時，也要分析三極管的輸入電流回路和輸出電流回路，這是錯誤的。在掌握了三極管輸入電流回路和輸出電流回路工作原理之后，不必再分析這個電流回路，可直接去分析信號的傳輸，如圖2所示，該圖可直接理解為信號從基極輸入到三極管中，經過三極管放大后從其集電極或發射極輸出。
