三極管推挽電路解析

推挽電路 ，有人也叫圖騰柱電路。

英文里叫push-push。這里先說這里 推和挽 針對的是電流，而不是電壓。

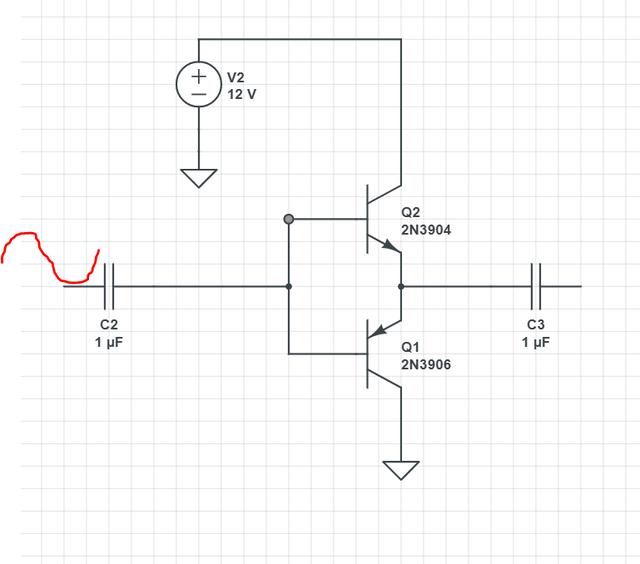

電路由NPN三極管接正電源，PNP接負電源。共同連接基極，這樣當信號來臨時，只會有一側會被導通。

先分析正半周：

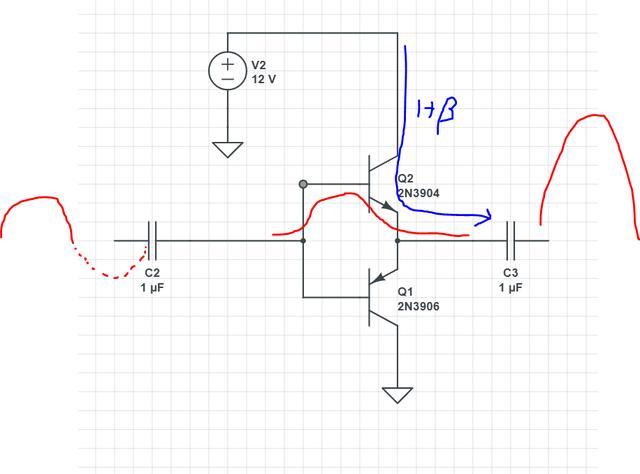

正電壓加在基極，NPN管子導通，進而有一個1+β倍的電流流過CE，在輸出產生一個和輸入同頻但是電流要大的多的信號。

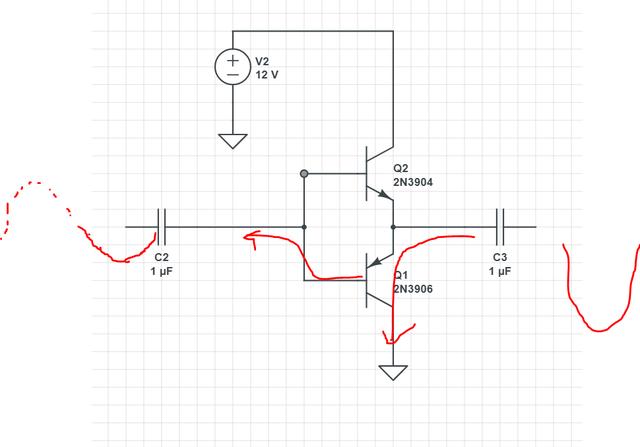

進入負半周，電流從右往左，下半部分導通，在輸出產生一個更大的負向電流。

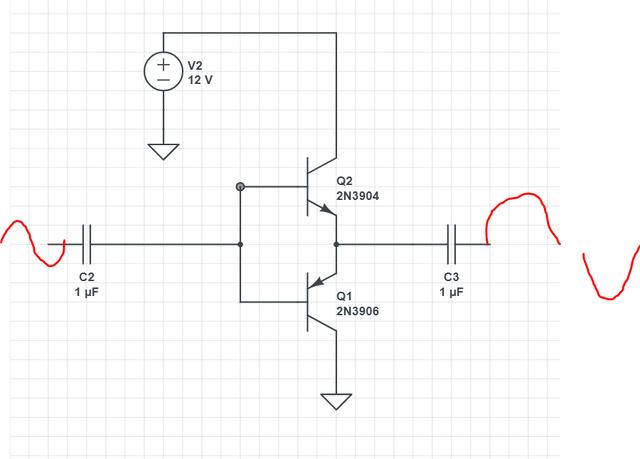

這樣就實現了交流電流信號的放大功能。

到這里，其實推挽電流的大致原理就講完了，下面簡單舉例一些應用場景：

音頻功放：三極管推挽電路常用于音頻功放電路中，可以實現音頻信號的放大和輸出。在推挽電路中，兩個三極管交替工作，一個三極管將正半周信號放大輸出，另一個三極管將負半周信號放大輸出，從而實現了信號的放大和輸出。

直流電機驅動器：三極管推挽電路也可以用于直流電機驅動器中，可以實現直流電機的正反轉、調速等功能。推挽電路可以通過控制兩個三極管的導通和截止，控制直流電機的轉速和轉向。

交流電源：三極管推挽電路也可以用于交流電源中，可以實現交流電源的電壓調節和輸出。推挽電路可以通過控制兩個三極管的導通和截止，控制輸出電壓的大小和波形。

電子開關：三極管推挽電路也可以用作電子開關，可以控制高電壓、高電流的開關。在開關電路中，兩個三極管交替工作，一個三極管將電路連接到高電壓、高電流源，另一個三極管將電路連接到地，從而實現了開關功能。

但是有沒有人想過這樣的一個問題：三極管的導通都是有一定的開啟電壓，也就是BE之間的導通電壓，對于半導體硅來說，大多為0.7V. 那么當一個信號就在±0.7V的范圍之內波動會怎么辦呢？

沒錯，這種情況下倆個管子都不會導通。

這部分丟失的區域就叫做 交越失真 。那怎么解決這種問題呢？

解決方法：

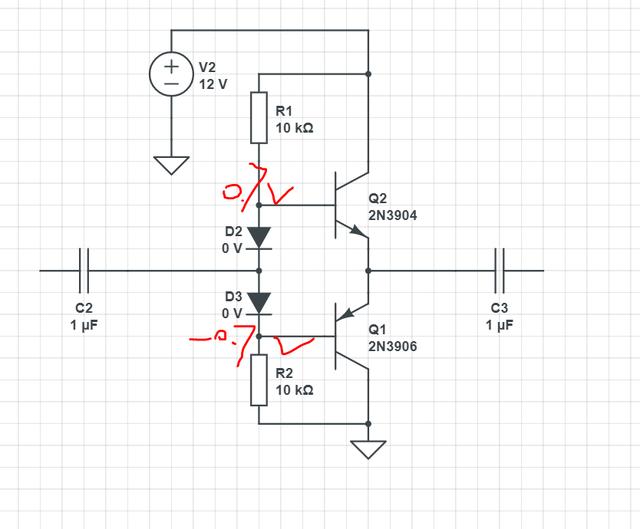

調整R1，R2的阻值，使得0.7V和-0.7V在圖中得以實現。那么此時NPN和PNP都輸入臨界導通的狀態。

舉例來說，此時哪怕有一個0.1V的信號，那么在D2上方就會有一個0.8V的電壓，NPN管子要導通。下管同理。

對于負向的波形也是一個道理，假設是-0.3V的信號，那么在D3下方就有一個-1V的壓差，此時下管會導通。
