三極管穩壓電路的原理介紹

三極管穩壓電路是一種利用晶體三極管的放大特性和基-射極間的電壓穩定特性來穩定輸出電壓的電路。在電子技術中，穩壓電路的作用是將不穩定的輸入直流電壓轉換為穩定的輸出直流電壓，以供給電子設備使用。三極管穩壓電路因其簡單、成本低廉而被廣泛應用于各種電源供應場合。

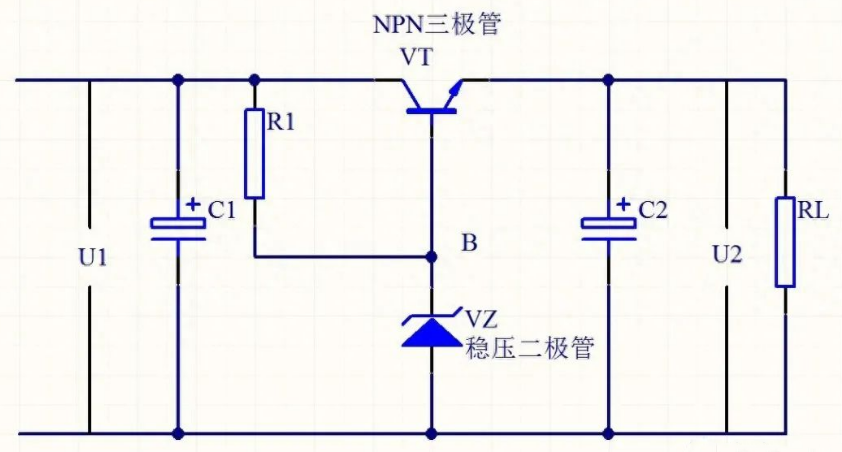

當輸入電壓U1上升時，電容器C1兩端的電壓也將隨之增加。由于U1的增加導致通過電阻R1和并聯的穩壓二極管VZ的電流增大，R1兩端的電壓相應提高。然而，穩壓二極管在擊穿后會保持其兩端電壓不變，因此B點的電位UB將維持穩定。

晶體管VT的基極電壓由此保持不變，導致基極電流Ib維持恒定。集電極電流Ic，作為β（晶體管的直流電流放大系數）與Ib乘積的結果，也將因此不發生變化。

由于Ic保持不變，C2上的充電電壓U2也將維持穩定。這樣，即使輸入電壓U1有所上升，輸出電壓也能保持不變，實現穩壓功能。這就是該電路維持輸出電壓穩定的整個過程。

穩壓電路的性能指標

穩定性：穩壓電路能夠抵抗輸入電壓變化和負載變化的能力。

輸出電壓精度：輸出電壓與設計值之間的偏差。

紋波抑制比：衡量穩壓電路對輸入電壓紋波的抑制能力。

效率：輸出功率與輸入功率之比，三極管穩壓電路的效率受到三極管飽和壓降的影響。
