什么叫貼片電容-貼片電容及貼片電阻的區別

貼片電阻和貼片電容雖然名字相似，但是是有很大區別的，尤其咱們用肉眼分辨的時候很容易把二者搞混，今天我們就來學習下貼片電容是什么以及怎么分辨貼片電阻和貼片電容，詳細了解下它們的區別在哪里。大家只要學會了上述方法，就能夠輕易的分辨貼片電阻和貼片電容了。

什么叫貼片電容

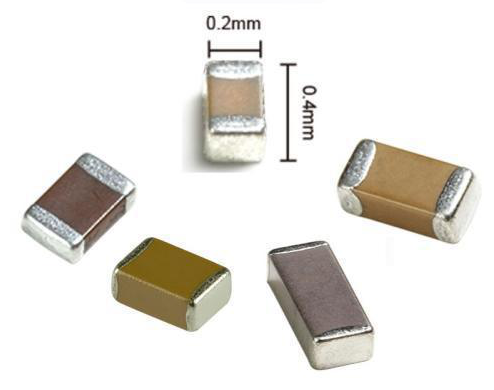

貼片電容是一種電容材質。貼片電容全稱為：多層（積層，疊層）片式陶瓷電容器，也稱為貼片電容，片容。貼片電容有兩種表示方法，一種是英寸單位來表示，一種是毫米單位來表示。

電容貼片電阻和貼片電容的區別

貼片電容和貼片電阻在外觀上的相同點：

1、兩者在外形上很相似，都是長方體。

2、貼片電阻器的規格尺寸(主要指長度和寬度)與貼片電容大部分都相同，例如市場上常見的規格尺寸有0201(0603)、0402(1005)、0603(1608)、0805(2012)、1206(3216)、1210(3225)等。

貼片電阻與貼片電容外觀上的區別

1、本體絲印：貼片電容由于制造工藝中需要在高溫中燒制，因此無法在電容本體上打上標示。而貼片電阻本體上一般都有絲印標示。該打標一般為三位或四位數字，其含義是阻值代碼，其前2位或者前三位是有效數字，最后一位是有效數字后面零的個數。詳見如何通過貼片電阻本體識別標稱阻值。

2、顏色：陶瓷貼片電容表面本體顏色一般是黃色。而貼片電阻的本體顏色為黑色(合金貼片電阻的本體是金屬，也會有其他顏色，例如綠色)。

3、規格尺寸：盡管1210等較小規格書尺寸都相同，但是1210以上卻不盡相同，貼片電容可選的規格尺寸更豐富一些，如1808(4520)、1812(4532)、1825(4563)、2220(5750)、2225(5763)、3012(7632)、3035(7690)。而貼片電阻較大封裝常見的只有2010和2512兩種。

4、貼片電阻正面通常是黑色的，背面是白色，1206、0805、0402封裝的貼片電阻正面印刷有白色字符，用于表示電阻的阻值和精度。貼片電容表面無任何標識。

貼片電容容值的讀法

和電阻不同的是，貼片電容的容值并沒有直接標在電容的表面，貼片電容的表面什么都沒有（這也是區分相同大小的貼片電阻和電容的一種方法）。貼片電容的容值標在了包裝的上面。但是其讀法和貼片電阻的讀法一樣，只是單位不一樣而已。

例如：104=10×10的四次方=100000pF=100nF=0.1uF

電容有三個常用單位：pF、nF、uF，三者的換算關系為：1uF=1000nF=100000pF，即兩兩之間是1000的倍數關系。

所以在讀取電容的容值的時候，要牢記三個單位之間的換算關系，因?yàn)椴煌膹S家可能會使用不同的單位表示。
