什么是逆變電路與幾種類型介紹

1.什么叫逆變電路?

逆變電路是與整流電路（Rectifier）相對應，把直流電變成交流電稱為逆變。當交流側接在電網上，即交流側接有電源時，稱為有源逆變；當交流側直接和負載鏈接時，稱為無源逆變。

逆變電路的應用非常廣泛。在已有的各種電源中，蓄電池、干電池、太陽能電池等都是直流電源，當需要這些電源向交流負載供電時，就需要逆變電路。另外，交流電機調速用變頻器、不間斷電源、感應加熱電源等電力電子裝置使用非常廣泛，其電路的核心部分都是逆變電路。它的基本作用是在控制電路的控制下將中間直流電路輸出的直流電源轉換為頻率和電壓都任意可調的交流電源。

將直流電能變換為交流電能的變換電路。可用于構成各種交流電源，在工業中得到廣泛應用。生產中最常見的交流電源是由發電廠供電的公共電網（中國采用線電壓方均根值為380V，頻率為50Hz供電制）。由公共電網向交流負載供電是最普通的供電方式。但隨著生產的發展，相當多的用電設備對電源質量和參數有特殊要求，以至難于由公共電網直接供電。為了滿足這些要求，歷史上曾經有過電動機－發電機組和離子器件逆變電路。但由于它們的技術經濟指標均不如用電力電子器件（如晶閘管等）組成的逆變電路，因而已經或正在被后者所取代。

2.可分為那些類型?

為了滿足不同用電設備對交流電源性能參數的不同要求，已發展了多種逆變電路，并大致可按以下方式分類。

①按輸出電能的去向分，可分為有源逆變電路和無源逆變電路。前者輸出的電能返回公共交流電網，后者輸出的電能直接輸向用電設備。

②按直流電源性質可分為由電壓型直流電源供電的電壓型逆變電路和由電流型直流電源供電的電流型逆變電路。

③按主電路的器件分，可分為：由具有自關斷能力的全控型器件組成的全控型逆變電路；由無關斷能力的半控型器件（如普通晶閘管）組成的半控型逆變電路。半控型逆變電路必須利用換流電壓以關斷退出導通的器件。若換流電壓取自逆變負載端，稱為負載換流式逆變電路。這種電路僅適用于容性負載;對于非容性負載,換流電壓必須由附設的專門換流電路產生，稱自換流式逆變電路。

④按電流波形分，可分為正弦逆變電路和非正弦逆變電路。前者開關器件中的電流為正弦波，其開關損耗較小，宜工作于較高頻率。后者開關器件電流為非正弦波，因其開關損耗較大，故工作頻率較正弦逆變電路低。

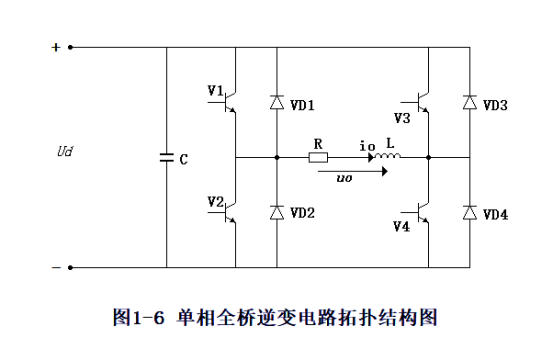

⑤按輸出相數可分為單相逆變電路和多相逆變電路。
