三相半波可控整流電路解析

三相觸發瞇沖互差120°,且與主電路三相電源電壓嚴格同步，假設每相的觸發角為α。在ωt =π/6+α 時觸發晶閘管VTh2，由于VTh1承受正壓而導通。相電壓U1經晶閘管VTh1加到負載上，忽略晶閘管導通壓降，負載電壓UL等于相電壓U1,若感性負載的電感足夠大，即使在α角較大的時候(如圖2-15c、d所示)，在VTh2被觸發導通以前，VTh1 —直處于導通狀態。在ωt =5π/6+α時，觸發VTh3, VTh2因承受正壓而導通，VTh1因承受反壓而關斷，完成了VTh1, VTh2之間的換流。 VTh2導通時 ，UL=U2同理，當VTH3導通時，UL=U3。一個周期中，三只晶閘管依次輪流導通120°。從波形圖中可以看到，當控制角α>30。時，負載電壓波形出現負值。在電流連續時，負載電壓平均值可由下式確定

三相半波可控整流電路分析 圖1

(2-25)

U1為一相電壓有效值，負載電壓平均值與控制角α的余弦成正比，當α=0°。時，整流電壓最大；當時，整流電壓為零。

下面分析一下晶閘管承受電壓的情況，以VTh1承受的電壓為例。VTh1導通時，顯然UVT1=0;當VTh2導通時，UVT1=U1-U2；當VTh3導通時，UVT1=U1-U3,所以晶閘管承受的

三相半波可控整流電路分析 圖2

三相半波可控整流電路分析 圖3

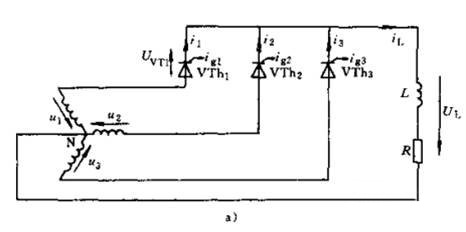

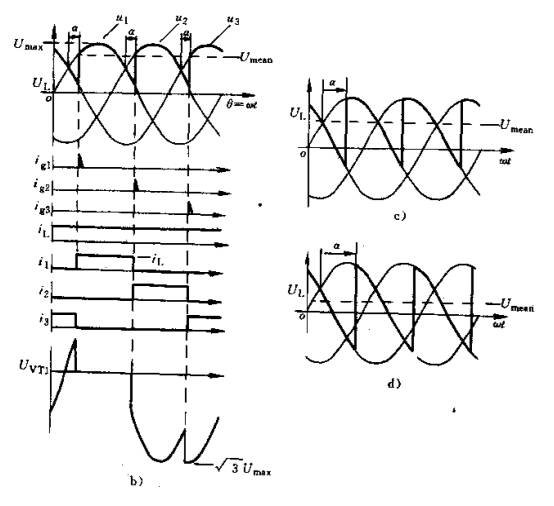

圖2-15三相半波可控整流電路帶電感性負載

a)電路圖b)波形圖c)α角較大時的波形圖

最大電壓為電源線電壓的峰值，即√3UMAX。

由于每相電流為矩形波，幅值為IL，一個周期內導通120°，它們與控制角α的大小無關,因此，晶閘管電流的平均值和有效值分別為

ITMEAN=IL/3(2-26)

ITMEAN=IL/√3(2-27)
