DIP4管腳型ZC三端雙向可控硅光電耦合器

利用萬用表RXl檔判定雙向可控硅電極的方法，同時還檢查觸發能力。

判定T2極

G極與T1極靠近，距T2極較遠。因此，G—T1之間的正、反向電阻都很小。在肦Xl檔測任意兩腳之間的電阻時，只有在G-T1之間呈現低阻，正、反向電阻僅幾十歐，而T2-G、T2-T1之間的正、反向電阻均為無窮大。這表明，如果測出某腳和其他兩腳都不通，就肯定是T2極。另外，采用TO—220封裝的雙向可控硅，T2極通常與小散熱板連通，據此亦可確定T2極。

區分G極和T1極

（1）找出T2極之后，首先假定剩下兩腳中某一腳為Tl極，另一腳為G極。

（2）把黑表筆接T1極，紅表筆接T2極，電阻為無窮大。接著用紅表筆尖把T2與G短路，給G極加上負觸發信號，電阻值應為十歐左右，證明管子已經導通，導通方向?yàn)門1一T2。再將紅表筆尖與G極脫開（但仍接T2），若電阻值保持不變，證明管子在觸發之后能維持導通狀態。

雙向可控硅相位控制

TRIAC的相位控制與SCR很類似，可用直流信號，交流相位信號與脈波信號來觸發，所不同者是V T1-T2負電壓時，仍可觸發TRIAC。TRIAC能雙向?qū)ǎ谡?fù)半周均能觸發、可作為全波功率控制之用，因此TRIAC除具有SCR的優點，更方便于交流功率控制。

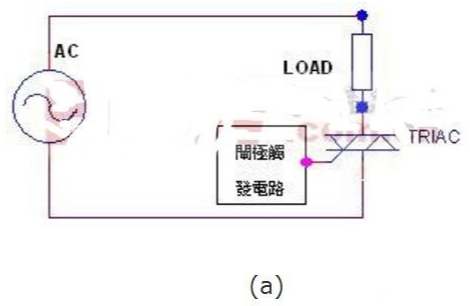

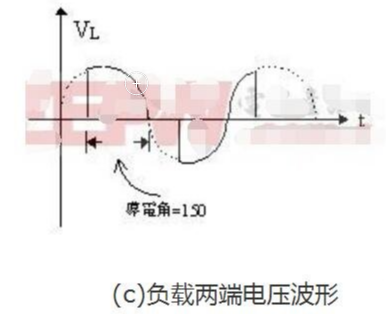

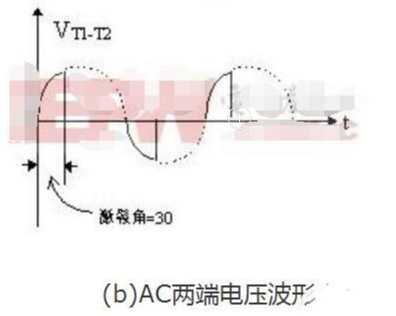

圖為TRIAC相位控制電路，只適當?shù)恼{(diào)整RC時間常數即可改變它的激發角;圖、（c）分別是激發角為30度時的VT1-T2及負載的電壓波形，一般TRIAC所能控制的負載遠比SCR小，大體上而言約在600V、40A以下。
