三相電是相位相差120度的正弦波。在可控整流的時候，需要知道其此三路信號的相位，才能夠完成整流的軟起動。

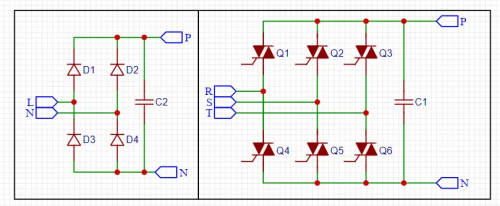

        下圖的是單項電的全橋整流電路（左圖）（一般看到的都是菱形的樣子），和三相整流電路（右圖）對比一下就知道結構是完全一樣的。核心理念是：上管取線電壓的最高值，下管取線電壓的最低值。充分利用二極管的反向截至特性。

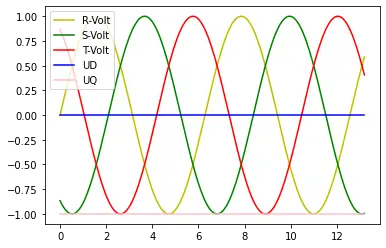

    來看一下看一下三相電的電壓曲線。下圖黃色的是R線電壓，綠線S線電壓，紅色T線電壓。RST三個線的信號是標準的正弦信號，是正序的電壓：其中R線領先與S線120度，S線領先與T線120度。

上圖中藍色的線是D軸電壓，是RST線電壓經過DQ變換之后的得出的，在理論情況下為恒為0。我們可以通過PI調節器，來控制D軸電壓，從而得到角度。

PLL仿真

其實仿真我想用Matlab的Simulink做的，但是連線死活連不上，就放棄了。該用python來示意一下。當然只能演示到DQ變換，后續的低通濾波和PI控制，還是得自己寫才行。

第一步：得到信號（在實際的應用中，使用ADC采集數據）

import numpy as npimport matplotlib.pyplot as plt

#得到RST三相電

resolution = 200

T = 2.1

x = np.linspace(0, 2*np.pi*T, resolution)

ax = np.copy(x)

for i in range(int(T)):

    ax[ax > 2*np.pi] -= 2*np.pi

ay = np.sin(ax)

bx = ax - 2/3*np.pi

by = np.sin(bx)

cx = ax - 4/3*np.pi

cy = np.sin(cx)

#匯出三相電的圖

plt.plot(x,ay, color = 'y', label='R-Volt')

plt.plot(x,by, color = 'g', label='S-Volt')

plt.plot(x,cy, color = 'r',label='T-Volt')

第二步：進行DQ變換（Clark變換和Park變換）。DQ變換輸入的是角度，輸出的是D軸和Q軸的電壓。其中D軸電壓恒定為0，就是上圖藍色線。（Park變換的角度，就是計算得到的實際的相位角度，是根據PI調節器的輸出結果得出的）

#clark變換

Ualpha = (ay - 1/2 * by - 1/2 * cy) *2/3

Ubeta = (by * np.sqrt(3)/2  - cy * np.sqrt(3)/2 ) * 2/3#park變換

Ud = np.cos(Theta) * Ualpha  + np.sin(Theta) * Ubeta

Uq = -np.sin(Theta) * Ualpha + np.cos(Theta) * Ubeta#顯示一下DQ電壓

plt.plot(x,Ud, color  = 'b', label = 'UD')

plt.plot(x,Uq, color = 'pink', label = 'UQ')

plt.legend(loc=1)

plt.show()

第三步：對D軸電壓低通濾波

        普通的一階濾波即可。

第四步：增量式PI調節器（包含積分限幅）。

        因?yàn)镈軸電壓恒定為0，是個常數，所以直接采用增量式的PI控制器對D軸電流進行控制。目的是使得D軸電壓為0。（當然要對PI結果進行限幅，鎖相環調試時非常有必要）

        增量式PI調節器輸出的結果是頻率的誤差，也就是角速度誤差。若角度/角速度為精確的角度/角速度，那么算出來的D軸電壓就是0。若是計算得到的角速度大于實際電網的角速度，那么D軸電壓增量為負數，反饋到角速度上就是減慢角速度。若計算的角速度小于實際電網角速度，則D軸電壓的增量為正，反饋到角速度上就是加快角速度。所以我們得到了頻率/角速度，再直接積分得到角度。在下一輪的Park變換時使用此角度。

第五步：判斷有沒有跟隨到相角

        判斷到有沒有跟隨到相角的最直接變量就是D軸電壓（我采用是濾波后的D軸電壓）。如果D軸電壓足夠小，并且持續很長時間，則認為鎖定到了相位。

到此一個完整的三相鎖相環就完成了。

        最后和硬件PLL做一個類比吧：DQ變換就相當于一個鑒相器，再經過低通濾波器，PI調節器就相當一個壓控振蕩器。如此軟件中計算的頻率，就能收斂于電網的實際頻率。

實際效果：

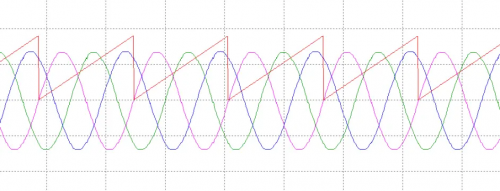

在后臺使用軟件觀測，實際的效果圖如下所示。可以看到鎖相環精準的鎖定了紅色線的零點位置。

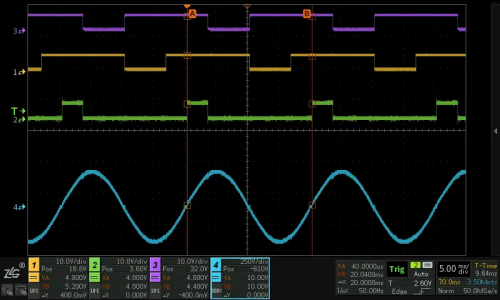

        實際使用示波器測量如下圖所示，CH4(藍色)為RS相電壓，CH2(綠色)表示扇區，上升沿處為0度，也就是RS相電壓0V處，持續時間為60度。可以看到，有個大概2度范圍內的小波動（大概100us）。能在示波器上看到小幅度的晃動。算是在能接受的范圍內。
