三相整流橋的工作原理解析

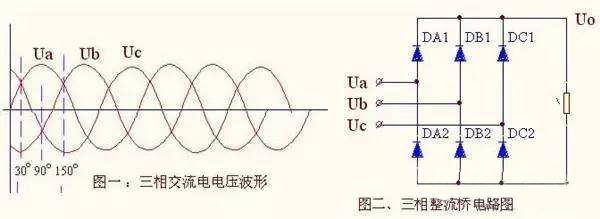

三相整流橋電路是由6個整流二極管組成，具體接線見下右圖:

二極管的特點為: 如其正極電位高于負極，則二極管就導通，如其正極電位低于負極，則二極管就截止。

下面對三相橋式整流器電路進行分析:

見右圖，該電路工作特點為: 任意時刻下的整流電流是由3相電中最高電位的一相連接的二極管流出，經負載流R向電位最低的一相連接的二極管流回該電源。如圖一中: ωt=0時，Ua=0，Ub= - √3/2·Um，Uc= +√3/2·Um，此時電流由Uc經二極管DC1流經負載R，再由DB2流回Ub。在0~30度內，Uc電位最高，Ub點位最低，故在這段時間內始終是DC1、DB2 二只二極管導通，在30~90度之間，Ua電位最高，Ub點位最低，故在這段時間內始終是DA1、DB2 二只二極管導通， 在90~150度之間，Ua電位最高，Uc點位最低，故在這段時間內始終是DA1、DC2 二只二極管導通……，即每時每刻該電路上面的3只二極管中正極電位最高的一只導通 ，流經電阻R，再由下面的3只二極管中負極電位最低的二極管，流回對應電源。

由上面分析得知：該電路每時每刻該都是倆倆二極管串接導通，其電流與負載電流相同，但負載的電流是連續的，而二極管是分3組循環導通，故選擇二極管的電流（平均電流值）應為負載電流的1/3，如整流二極管電流為100A，該電路最大輸出容許電流為300A。
