橋式整流（整流橋堆)電路的工作原理及優勢分析

橋式整流即橋式整流器也叫做整流橋堆，屬于全波整流，它不是利用?副邊帶有中心抽頭的變壓器，而是用四個二極管接成電橋形式，使在電壓V2的正負半周均有電流流過負載，在負載形成單方向的全波脈動電壓。

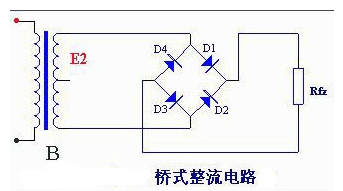

工作原理如下：E2為正半周時，對D1、D3加正向電壓，D1、D3導通；對D2、D4加反向電壓，D2、D4截止。電路中構成E2、D1、Rfz 、D3通電回路，在Rfz 上形成上正下負的半波整流電壓，E2為負半周時，對D2、D4加正向電壓，D2、D4導通；對D1、D3加反向電壓，D1、D3截止。電路中構成E2、D2、Rfz 、D4通電回路，同樣在Rfz 上形成上正下負的另外半波的整流電壓。如此重復下去，結果在Rfz 上便得到全波整流電壓。其波形圖和全波整流波形圖是一樣的。從圖中還不難看出，橋式電路中每只二極管承受的反向電壓等于變壓器次級電壓的最大值，比全波整流電路小一半。

好處：

1、半波整流利用二極管單向導通特性，在輸入為標準正弦波的情況下，輸出獲得正弦波的正半部分，負半部分則損失掉。

2、橋式整流器利用四個二極管，兩兩對接。輸入正弦波的正半部分是兩只管導通，得到正的輸出；輸入正弦波的負半部分時，另兩只管導通，由于這兩只管是反接的，所以輸出還是得到正弦波的正半部分。 橋式整流器對輸入正弦波的利用效率比半波整流高一倍。

3、橋式整流器是由多只整流二極管作橋式連接，外用絕緣塑料封裝而成，大功率橋式整流器在絕緣層外添加金屬殼包封，增強散熱。橋式整流器品種多，性能優良，整流效率高，穩定性好，最大整流電流從0.5A到50A，最高反向峰值電壓從50V到1000V。
