來源：壹芯微 發布日期
2022-02-11 瀏覽：-TPS2061CDBVR中文資料PDF - 壹芯微
TPS2061CDBVR配電開關適用于可能會遇到大電容負載和短路的應用，例如USB。當輸出負載超過電流限制閾值時，TPS2061CDBVR通過在恒流模式下運行，將輸出電流限制在安全水平。這在所有條件下都提供了可預測的故障電流。快速過載響應時間減輕了5V主電源在輸出短路時提供穩壓電源的負擔。控制電源開關的上升和下降時間，以最大限度地減少開啟和關閉期間的電流浪涌。
| 制造商 | 德州儀器 |
| 制造商產品編號 | TPS2061CDBVR |
| 供應商 | 德州儀器 |
| 描述 | IC PWR 開關 N-CHAN 1:1 SOT23-5 |
| 詳細描述 | 電源開關/驅動器1：1N通道1ASOT-23-5 |
| 類別 | 集成電路(IC)PMIC-配電開關，負載驅動器 |
| 工作溫度 | -40°C~125°C(TJ) |
| 安裝類型 | 表面貼裝型 |
| 供應商器件封裝 | SOT-23-5 |
| 封裝/外殼 | SC-74A，SOT-753 |
| 基本產品編號 | TPS2061 |
TPS2061CDBVR
| 零件狀態 | 在售 |
| 開關類型 | USB開關 |
| 輸出數 | 1 |
| 比率-輸入:輸出 | 1：1 |
| 輸出配置 | 高端 |
| 輸出類型 | N通道 |
| 接口 | 開/關 |
| 電壓-負載 | 4.5V~5.5V |
| 電壓-供電(Vcc/Vdd) | 不需要 |
| 電流-輸出(最大值) | 1A |
| 導通電阻(典型值) | 96毫歐 |
| 輸入類型 | 非反相 |
| 特性 | 負載釋放，狀態標志 |
| 故障保護 | 限流(固定)，超溫，反向電流，UVLO |
| 案例/包裝 | SOT-23 |
| 引腳數 | 5 |
| 環境溫度范圍高 | 85°C |
| 最大輸入電壓 | 5.5V |
| 最高結溫(Tj) | 125℃ |
| 最高工作溫度 | 85°C |
| 最大輸出電流 | 1個 |
| 最大電源電流 | 85µA |
| 最大電源電壓 | 5.5V |
| 最小輸入電壓 | 4.5V |
| 最低工作溫度 | -40°C |
| 最小電源電壓 | 4.5V |
| 標稱電源電流 | 65µA |
| 通道數 | 1 |
| 通態電阻 | 96Ω |
| 工作電源電壓 | 5.5V |
| 輸出配置 | 高端 |
| 輸出電流 | 1個 |
| 打包 | 卷帶式(TR) |
| 反抗 | 反抗 |
| 關斷延遲時間 | 2毫秒 |
| 開啟延遲時間 | 1.7毫秒 |
| 高度 | 1.45毫米 |
| 長度 | 2.9毫米 |
| 厚度 | 1.2毫米 |
| 寬度 | 1.6毫米 |
| 屬性 | 描述 |
| RoHS狀態 | 符合ROHS3規范 |
| 濕氣敏感性等級(MSL) | 2(1年) |
| REACH狀態 | 非REACH產品 |
| 無鉛 | 無鉛 |
單電源開關系列
與現有TI開關產品組合實現引腳對引腳
額定電流0.5A、1A、1.5A、2A
±20%準確、固定、恒定電流限制
快速過流響應：2µs
故障故障報告
帶(TPS20xxC)和不帶(TPS20xxC-2)輸出放電的選定部件
反向電流阻斷
內置軟啟動
環境溫度范圍：–40°C至85°C
UL列名和CB文件編號E169910
USB端口/集線器、筆記本、臺式機
高清數字電視
機頂盒
短路保護功能
TPS2061CDBVR符號

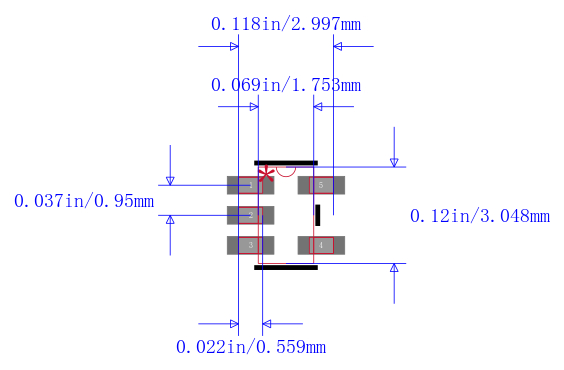

TPS2061CDBVR腳印
TPS2061CDBVR封裝
| 型號 | 制造商 | 品牌 | 描述 |
| TPS2061CDBVT | 德州儀器 | 負載控制器 | 限流,低壓側,低電平有效,1路輸出,5.5V,1.55A,SOT-23-5 |
