壹芯微作為國內專業生產TVS二極管的生產廠家,生產技術已經是非常的成熟,進口的測試儀器,可以很好的幫組到客戶朋友穩定好品質,也有專業的工程師在把控穩定質量,協助客戶朋友解決一直客戶自身解決不了的問題,每天會分析一些知識或者客戶的一些問題,來出來分享,TVS二極管選型步驟及注重的問題,請看下方

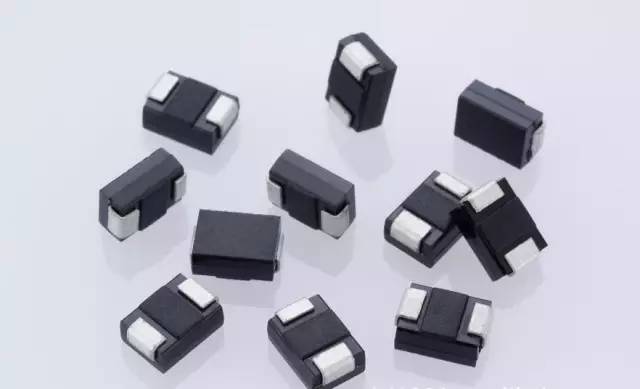

在電子防護器材中運用最多的要數TVS管，一起TVS管也是過壓器材中的一種。TVS管廣泛應用于半導體及敏感器材的維護，通常用于電子商品的二級維護。TVS管根本都會是用于在陶瓷氣體放電管以后的二級維護，不過也有用戶直接將其用于商品的一級維護。其特點為反應速度快(為ps級)，TVS管體積小，脈沖功率較大，箝位電壓低德等等。TVS管其10/1000μs波脈沖功率從400W～30KW，脈沖峰值電流從0.52A～544A；擊穿電壓有從6.8V～550V的系列值，便于各種不相同電壓的電路運用。那么TVS管詳細怎么選用呢？此總結了以下幾點：

一、TVS管的選型過程如下：

　　1.斷定待維護電路的直流電壓或持續作業電壓，如果是交流電，應計算出最大值，即用有用值*1.414。

　　2.TVS管的反向變位電壓即作業電壓（VRWM）--挑選TVS的VRWM等于或大于上述過程1所規則的操作電壓。這就確保了在正常作業條件下TVS管吸收的電流可忽略不計,如果過程1所規則的電壓高于TVS管的VRWM ,TVS管將吸收很多的漏電流而處于雪崩擊穿狀況，從而影響電路的作業。

　　3.最大峰值脈沖功率：斷定電路的攪擾脈沖狀況,依據攪擾脈沖的波形、脈沖持續時間,斷定能夠有用按捺該攪擾的TVS管峰值脈沖功率。

　　4.所選TVS管的最大箝位電壓（VC）應低于被維護電路所答應的最大接受電壓。

　　5.單極性仍是雙極性-常常會呈現這么的誤解即雙向TVS管用來按捺反向浪涌脈沖，本來呢并非如此。雙向TVS管用于交流電或來自正負雙向脈沖的場合。TVS管有時也用于削減電容。如電路只有正向電平信號，那麼單向TVS管就足夠了。TVS管操作方法如下：正向浪涌時,TVS管處于反向雪崩擊穿狀況；反向浪涌時，TVS管相似正向偏置管相同導通并吸收浪涌能量。在低電容電路里狀況就不是這么了。應選用雙向TVS管以維護電路中的低電容器材免受反向浪涌的危害。

　　6.例如知道對比精確的浪涌電流IPP，那么就能夠使用VC來斷定其功率，如果無法斷定功率的概規模，對于TVS選型的通常來說，挑選功率大一些對比好。

二、TVS管的選型應重視以下疑問：

　　①最大箝位電壓VC要小于電路答應的最大安全電壓。

　　②截止電壓VRWM大于電路的最大作業電壓，通常能夠挑選VRWM等于或許略大于電路的最大作業電壓。

　　③額定的最大脈沖功率（TVS管參數中給出） PM要大于最大瞬態浪涌功率。

壹芯微科技針對TVS二極管作出了良好的性能測試，應用各大領域，如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
