壹芯微作為國內專業生產瞬態抑制二極管的生產廠家,生產技術已經是非常的成熟,進口的測試儀器,可以很好的幫組到客戶朋友穩定好品質,也有專業的工程師在把控穩定質量,協助客戶朋友解決一直客戶自身解決不了的問題,每天會分析一些知識或者客戶的一些問題,來出來分享,TVS瞬態抑制二極管原理及其應用電路圖詳說,請看下方

TVS瞬態電壓抑制二極管原理是什么？及其TVS二極管的應用范圍有哪些呢？有些朋友還對它們感到陌生。今天就由小編為這些朋友講解下TVS瞬態抑制二極管原理及其應用到底是怎么樣的！　　TVS瞬態電壓抑制二極管原理上講，運用特性瞬態抑制二極管(TVS)又名鉗位型二極管，是現在國際上遍及運用的一種高效能電路維護器材，它的外型與通常二極管一樣，但卻能吸收高達數千瓦的浪涌功率，它的首要特點是在反向運用條件下，當接受一個高能量的大脈沖時，其作業阻抗當即降至極低的導通值，然后答應大電流經過，一起把電壓脅迫在預訂水平，其呼應時刻僅為10-12毫秒，因而可有效地維護電子線路中的精細元器材。

TVS瞬態電壓抑制二極管原理運用特性：　　瞬態抑制二極管(TVS)又名鉗位型二極管，是現在國際上遍及運用的一種高效能電路維護器材，它的外型與通常二極管一樣，但卻能吸收高達數千瓦的浪涌功率，它的首要特點是在反向運用條件下，當接受一個高能量的大脈沖時，其作業阻抗當即降至極低的導通值，然后答應大電流經過，一起把電壓脅迫在預訂水平，其呼應時刻僅為10-12毫秒，因而可有效地維護電子線路中的精細元器材。 TVS二極管答應的正向浪涌電流在TA＝250C，T＝10ms條件下，可達50～200A。雙向TVS二極管可在正反兩個方向吸收瞬時大脈沖功率，并把電壓脅迫到預訂水平， 雙向TVS二極管適用于交流電路，單向TVS二極管通常用于直流電路。可用于防雷擊、防過電壓、抗攪擾、吸收浪涌功率等，是一種抱負的維護器材。耐受才能用瓦特(W)表明。　　TVS二極管的應用：　　現在已廣泛運用于計算機體系、通訊設備、交/直流電源、轎車、電子鎮流器、家用電器、儀器儀表（電度表）、RS232/422/423/485、 I/O、LAN、ISDN 、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、數字照相機的維護、共模/差模維護、RF耦合/IC驅動接納維護、電機電磁波攪擾抑制、聲頻/視頻輸入、傳感器/變速器、工控回路、繼電器、接觸器噪音的抑制等各個領域。　　TVS二極管的響應時間可以達到ps級，是限壓型浪涌保護器件中最快的。用于電子電路的過電壓保護時其響應速度都可滿足要求。 TVS二極管的結電容根據制造工藝的不同，大體可分為兩種類型，高結電容型TVS二極管一般在幾百～幾千pF的數量級，低結電容型TVS的結電容一般在幾pF～幾十pF的數量級。一般分立式TVS二極管的結電容都較高，表貼式TVS二極管中兩種類型都有。在高頻信號線路的保護中，應主要選用低結電容的TVS二極管。

TVS二極管具有的另一個優點是可靈活選用單向或雙向保護器件，在單極性的信號電路和直流電源電路中，選用單向TVS二極管，可以獲得比較低的殘壓。

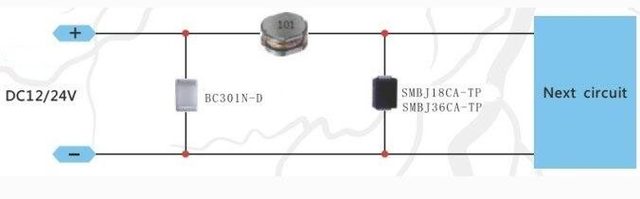

TVS二極管主要可用于直流電源、信號線路、天饋線路的防雷保護。

壹芯微科技針對TVS管作出了良好的性能測試，應用各大領域，如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
