同相運算放大電路解析

同相運算放大電路

把同相輸入端作為輸入點，輸出和輸入一樣的波形是同相的放大電路，多個輸入信號還可以運算。

1.同相比例運算

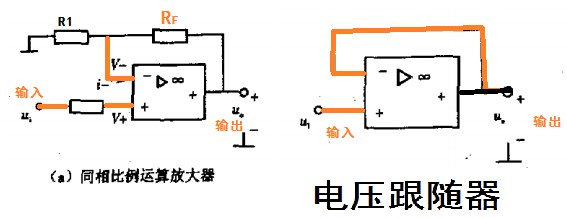

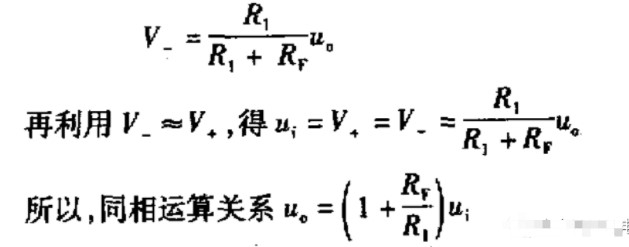

從圖可知，由于i-=0，因此反相輸入端的電壓V-就是輸出端的電壓被倆電阻分壓：

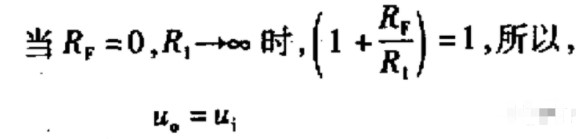

所以輸出電壓的放大倍數和倆電阻RF與R1相關。如果

輸入電壓和輸出電壓相等，也就是輸出電壓跟隨著輸入電壓變化，輸入啥樣輸出就啥樣。又稱電壓跟隨器。

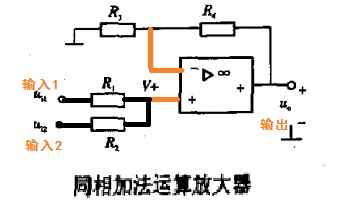

2.同相求和運算

同相輸入端輸入倆信號，進行求和運算的電路。

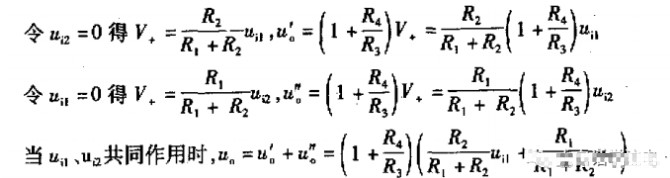

電路中有兩個激勵，利用疊加原理進行計算。

結論：倆輸入信號電壓相加就是輸出電壓，放大倍數和四個電阻有關。
