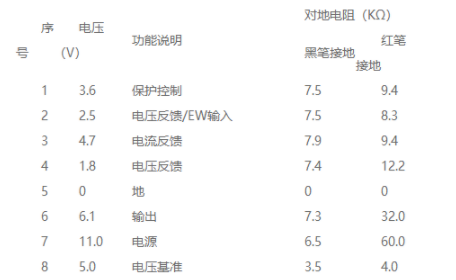

UC3842主要是利用固定工作頻率脈沖寬度可控調制方式，UC3842主要有8個引腳，關于UC3842的功能簡單介紹：

①腳是誤差放大器的輸出端，外接阻容元件用于改善誤差放大器的增益和頻率特性；

②腳是反饋電壓輸入端，此腳電壓與誤差放大器同相端的2.5V 基準電壓進行比較，產生誤差電壓，從而控制脈沖寬度；

③腳為電流檢測輸入端， 當檢測電壓超過1V時縮小脈沖寬度使電源處于間歇工作狀態；

④腳為定時端，內部振蕩器的工作頻率由外接的阻容時間常數決定，f=1.72/（RT×CT）。

UC3844的內部簡易框圖分析

VCC端有個36V的穩壓管，說明供電電壓最高為36V，當然也不能過低，過低就有個欠壓鎖定電路；輸出經過一個穩壓器得到高精度的5V電壓，其中一路輸出給RC充放電，產生一定頻率的三角波，還有一路經過精密電阻分壓產生2.5V輸入給誤差放大器的正輸入端，而2腳負輸入端一般接反饋電壓，經過誤差放大器放大輸出，1腳作為放大器輸出端，引出來的目的之一就是作反饋和作輸出補償，和負輸入端之間一般接個電容，構成積分電路，使電壓變得緩慢，起到補償作用；1腳輸出端經過兩個二極管（約1.4V壓降）后又經過電阻分壓，并聯1V穩壓管，輸入到電流比較器的負端，這說明輸出端Vout可以分為三個階段
