穩壓二極管怎么工作-穩壓二極管工作原理詳情

想要知道穩壓二極管的是如何工作的，那就得先來了解一下穩壓二極管的工作原理。

穩壓二極管工作原理：通常，二極管都是正向?qū)ǎ聪蚪刂梗瑔蜗驅ㄐ?不過，加在二極管上的反向電壓如果超過二極管的承受能力，二極管就要擊穿損毀。但是有一種二極管，它的正向特性與普通二極管相同，而反向特性卻比較特殊;當反向電壓加到一定程度時，雖然管子呈現擊穿狀態，通過較大電流，卻不損毀，并且這種現象的重復性很好;只要管子處在擊穿狀態，盡管流過管子的電在變化很大，而管子兩端的電壓卻變化極小起到穩壓作用。這種特殊的二極管叫穩壓二極管。

所以，其實二極管的工作原理挺簡單的，那就是當電壓超過穩定電壓額定值，會發生雪崩效應，二極管相當于導通狀態，將多余的電流風流，保證供電電壓穩定。

總的來說，我們只要清楚的記住理解穩壓二極管的工作原理，只要了解二極管的反向特性就行了。所有的晶體二極管,其基本特性是單向?qū)ā＞褪钦f，正向加壓導通，反向加壓不通。這里有個條件就是反向加壓不超過管子的反向耐壓值。那么超過耐壓值后是什么結果呢?一個簡單的答案就是管子燒毀。但這不是全部答案。試驗發現，只要限制反向電流值(例如，在管子與電源之間串聯一個電阻)，管子雖然被擊穿卻不會燒毀。而且還發現，管子反向擊穿后，電流從大往小變，電壓只有很微小的下降，一直降到某個電流值后電壓才隨電流的下降急劇下降。正是利用了這個特性人們才造出了穩壓二極管。使用穩壓二極管的關鍵是設計好它的電流值。

下面再來給大家介紹一下穩壓二極管使用時候需要注意的一些事項：

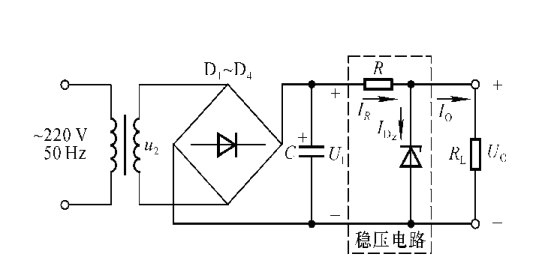

1、 穩壓二極管的選用：穩壓二極管一般用在穩壓電源中作為基準電壓源或用在過電壓保護電路中作為保護穩壓管極管。

2、選用的穩壓二極管，應滿足應用電路中主要參數的要求。穩壓二極管的穩定電壓值應與應用電路的基準電壓值相同，穩壓二極管的最大穩定電流應高于應用電路的最大負載電流50%左右。

3、穩壓二極管損壞后，應采用同型號穩壓二極管或電參數相同的穩壓二極管來更換。

4、可以用具有相同穩定電壓值的高耗散功率穩壓二極管來代換耗散功率低的穩壓二極管，但不能用耗散功率低的穩壓二極管來代換耗散功率高的穩壓二極管。例如，0.5W、6.2V的穩壓二極管可以用1W、6.2V穩壓二極管代換。
