線性穩壓器LDO如何選型

1、LDO基本原理

LDO是Low Dropout Regulator的縮寫，意思是低壓差線性穩壓器。

低壓差 是指輸入電壓-輸出電壓的值比較低。傳統的線性穩壓器壓差高達2V，而LDO的壓差只有幾百mV。

線性 是指PMOS基本處于線性工作狀態（傳統的線性穩壓器是PNP原理，也工作在線性放大狀態）。

穩壓器 是指在正常的VIN范圍內，輸出VOUT都穩定在一個固定值，這個固定值就是我們想要的電壓值。比如VIN是電池電壓3~4.4V，VOUT始終保持2.7V輸出。

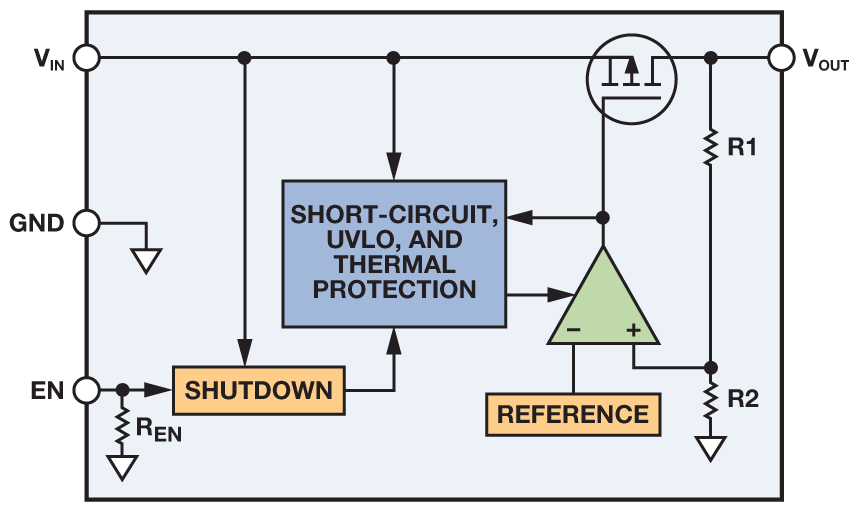

下圖是一個簡單的LDO原理框圖：

LDO是一個負反饋系統，當VOUT增大，R2上電壓增大，放大器輸出電壓增大，PMOS的VGS電壓減小，這樣PMOS輸出電流減小，電壓也減小。所有的LDO都是同樣的負反饋原理。

我們經常拿LDO與DCDC做對比，兩者的原理差別很大，特性也不一樣：LDO簡單，功率小，效率低，噪聲非常低。DCDC復雜，功率大，效率高，噪聲也很高。

重點說明一下，LDO有非常好的噪聲隔離作用，具體指標是PSRR，它表示輸出噪聲對輸入噪聲的比值。在一些對噪聲敏感的電路中，如ADC，DAC，Camera sensor模擬電壓等，必須選擇LDO，而且是高PSRR的LDO，而不是DCDC。下文解釋一些LDO的關鍵技術指標。

2、LDO關鍵參數的理解

以某系列LDO為例，解釋一下LOD的各項參數指標。這個系列的LDO在手機行業應用非常多。

2.1壓差（Drop-out Voltage）

壓差是指保證VOUT輸出電壓、電流情況下，VIN與VOUT的最小電壓差。這個壓差可以理解為LDO輸出電流在PMOS上的壓降。PMOS有導通電阻，假設VIN=3.4V，VOUT=3.2V，輸出電流300mA，則可以推算出PMOS的內阻是

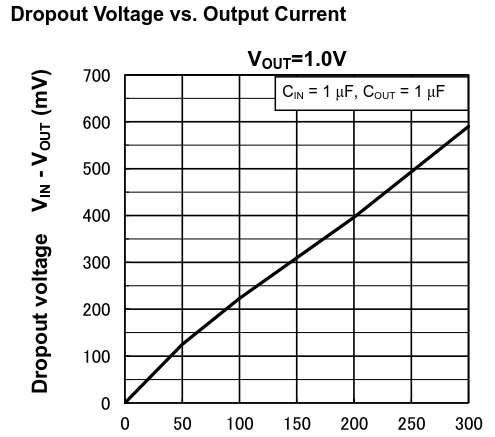

LDO工作必須滿足壓差要求，但壓差不是一個固定值，它與IOUT大小有關。下圖是一個VOUT=1V的LDO的輸出電流與壓差要求的關系曲線，可見輸出電流越小，對壓差要求也越小。壓差越小，LDO的效率越高。所以盡量不要讓LDO工作在接近極限的大電流狀態，否則效率很低，LDO發熱嚴重，容易燒毀。

Output current lout(mA)

2.2效率

LDO效率定義如下：

其實IOUT和IIN基本是相等的，因?yàn)镮IN就比IOUT多了個IGND，這個電流非常小，幾乎可以忽略。所以效率公式簡化如下。

可以簡單把LDO看做是一個穩壓管，壓差越小，LDO的效率越高。

2.3靜態電流（IQ）

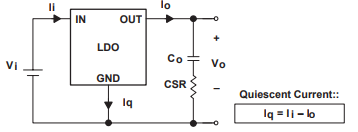

靜態電流Quiescent Current是外部負載電流為0時，LDO內部電路供電所需的電流。內部電路包括帶隙基準電壓源、誤差放大器、輸出分壓器以及過流和過溫檢測電路。這個電流經過從LDO的GND流出。

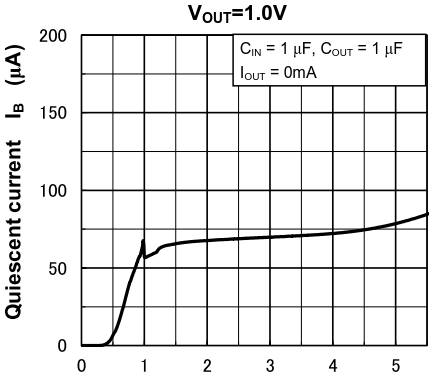

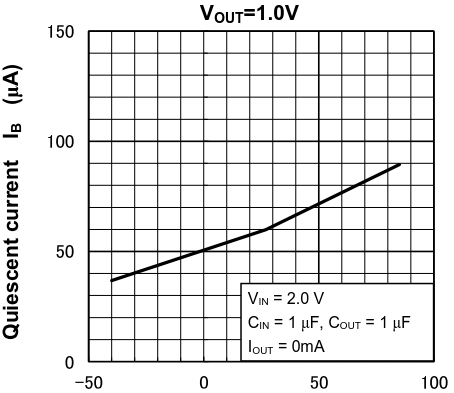

靜態電流受溫度和輸入電壓影響較大，高性能的LDO可能做到靜態電流對溫度電壓不敏感。下面兩幅圖是一個普通的LDO靜態電流隨VIN和溫度變化的曲線。常溫下靜態電流一般在uA和nA級別。

Input voltage VIN (V)

Ambient temperature Ta (℃)

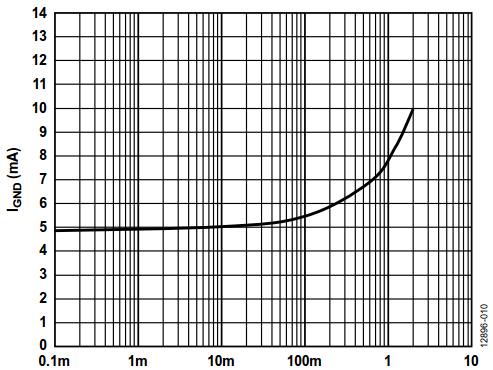

當輸出電流增大時，這個時候的靜態電流IQ，我們稱期為IGND，某些大功率的LDO，IGND也到了mA的級別：

ILOAD(A)

大部分LDO的IQ很小，它是衡量LDO在低負載情況下的自身消耗的一個重要指標，IQ越小越好。在消費類電子領域，低IQ有利于更長的續航時間，低IQ值顯得尤為重要。

2.4關斷電流

LDO的輸出使能管腳ENn拉低后，VOUT=0V，此時VIN上消耗的電流就是關斷電流IQ（OFF）。關斷電流最高不會超過幾個uA。

2.5負載瞬態響應Load Transient Response

負載電流IOUT階躍變化時，輸出電壓VOUT的變化率。它與輸出端的電容值，電容的ESR，LDO控制環路的增益帶寬以及負載電流變化的大小和速率有關。文章開頭已經講了，LDO是一個負反饋回路，其相位裕量越大，負載的瞬態響應越好。下圖是ADP165和TCR3DG的瞬態響應對比。第一幅圖VOUT電壓變化了約5.7%，第二幅圖VOUT變化了2.6%。TCR3DG勝出。

有些廠家用電流負載調整率來表示這個值，公式如下：

負載調整率=?VOUT/?IOUT

道理是一樣的。

這個指標對輸出紋波有影響，越小越好。

2.6線路瞬態響應Line Transient Response

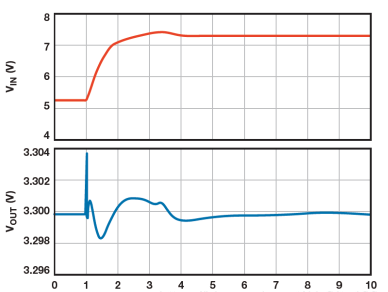

表示VIN階躍變化，VOUT的變化情況，如下圖。輸出電壓偏差顯示了環路帶寬和PSRR的特性，對于1.5us內的2V變化，輸出電壓變化約2mV，表明1KHz是PSRR約為60dB。當VIN緩慢變化時，可能只會看到一個凹陷，沒有振鈴。

TIME(μs)

有些規格書稱這個指標為電壓負載調整率，并給出了公式，電壓負載調整率=?VIN/?VOUT。道理是一樣的。

Line Transient Response 隨負載電流增加而變差，因?yàn)長DO的總環路增益不斷降低。此外，LDO的功耗也隨著電壓差的增大而增加，這會導致PMOS結溫升高而使帶隙電壓和內部失調電壓降低。

這個指標對輸出紋波有影響，越小越好。

2.7電源抑制比PSRR

表示LDO對VIN上的噪聲的抑制能力，公式如下：

100K到1MHz內的PSRR非常重要，這個是DCDC的噪聲頻率范圍，LDO經常作為DCDC的下一級，要有能力濾除來自DCDC的大量噪聲。

在ADC，DAC，Camera的AVDD供電上，我們要選擇PSRR大于80dB（@100Hz）的LDO。

LDO的環路控制往往是確定電源抑制性能的主要因素，同時大容量，低ESR的電容對電源一直也非常有用，建議選擇陶瓷電容。

PSRR與頻率有關，LDO的規格書一般會給出幾個頻點的PSRR值。

PSRR與IOUT有關，通常情況下，輕載的PSRR高于重載。

2.8輸出噪聲電壓

恒定輸出電壓電流，VIN上無紋波，給定范圍內（10Hz~100KHz），VOUT上的噪聲電壓RMS。這部分噪聲主要來自于LDO內部基準電壓源和誤差放大器。如下是某LDO的噪聲水平，通常在uV級別。

LDO輸出噪聲的另一種表示方式是噪聲頻譜密度。只有高精度，低噪聲電路上才需要關注這個參數。

2.9 自放電功能

LDO關閉后，負載電容上仍然后電量。LDO在下次輸出時，會因?yàn)檫@個電量，產生一個快速的Voltage Spike，雖然幅度不高，但對后級電路也會有破壞性。帶自放電功能的LDO能在LDO關閉輸出后，泄放輸出電容上的點電量。
