運算放大器，通常簡稱為運放，是一種重要的電子元件，它在各種模擬電路應用中發揮著關鍵作用。運放具有高放大倍數、高輸入阻抗和低輸出阻抗等特點，使其適用于信號放大、濾波、比較和其他眾多應用。然而，關于運放的電源配置中是否需要負電壓的問題，一直以來都讓工程師們產生疑慮。本文將解釋在什么情況下運放需要負電壓，以及何時可以不需要。

首先，讓我們明確一點：運放的電源配置主要取決于特定應用的需求。運放可以在單電源或雙電源供電模式下工作，具體選擇取決于應用的特性和要求。以下是一些關鍵因素，有助于決定是否需要負電壓：

1. 單電源供電

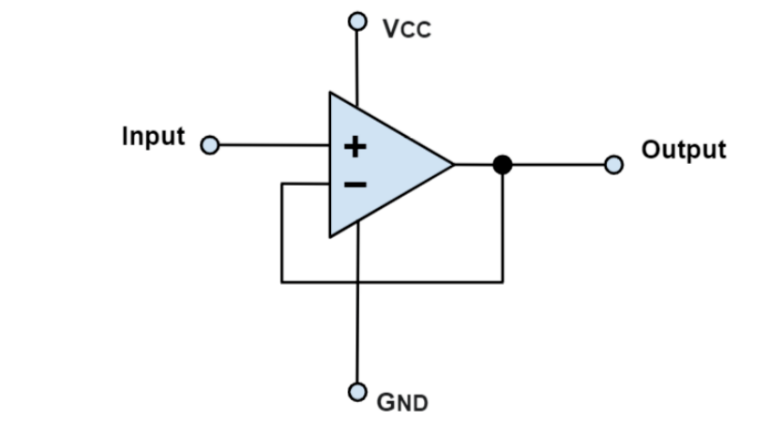

在單電源供電模式下，運放的電源引腳通常連接到正電源電壓和地。這種配置意味著運放的輸入和輸出信號會參考地作為零電平，而不需要負電壓。這適用于大多數一般放大和信號處理任務。當信號源和負載都在單電源供電范圍內時，單電源供電通常足夠。

2. 雙電源供電

在雙電源供電模式下，運放的電源引腳連接到正電源和負電源，允許運放的輸入和輸出信號涵蓋正負電壓范圍。這種配置通常用于需要處理正負半周波形的信號，或者需要運放在零電平以下工作的特定傳感器接口等應用。

3. 差分輸入運放

差分輸入運放通常需要負電壓。這是因?yàn)樗鼈兊妮斎敕秶鷱呢?fù)電源電壓到正電源電壓，需要負電壓作為輸入信號的基準。差分輸入運放在許多精密測量和放大應用中非常有用，因?yàn)樗鼈兛梢蕴幚黼p極性信號。

4. 斬波運放：

特殊類型的運放，如斬波運放，需要負電壓來實現其工作原理。斬波運放通常用于直流信號處理，通過斬波技術將輸入信號的直流分量轉換為交流分量。為了有效消除輸出信號的直流分量，斬波運放需要負電壓源。

5. 零漂移和自動化調整

高精度應用可能需要負電壓源來實現零漂移或自動化調整，以確保運放的輸出始終在指定的零點附近。這通常需要雙電源供電，并可能需要在電路中添加額外的元件和反饋回路。

總之，是否需要負電壓取決于特定應用的要求。在電路設計中，工程師需要仔細評估所需的信號范圍、精度和功能，以選擇適當?shù)碾娫磁渲煤瓦\(yùn)放類型。無論是單電源還是雙電源供電，都有廣泛的應用，可以滿足各種電子電路的需求。正確選擇電源配置對于實現所需的電路性能至關重要。

另外，要確保電路的正常工作，需要注意以下幾點：

1、負電壓源的穩定性和可靠性

在電路設計中，需要考慮負電壓源的內阻、負載效應等因素，以確保它能夠提供穩定的電壓。

2、正確連接電源

在連接電源時，需要確保正負電源正確連接，以避免電源短路或器件損壞。

3、阻抗匹配

考慮信號源和負載的阻抗匹配問題，以避免信號失真或負載過載。

4、斬波運放的使用條件

如果使用斬波運放，需要注意斬波信號的頻率和占空比等參數的設置。

總的來說，運放的電源配置是一個復雜但重要的設計決策，它會影響電路性能和功能。因此，在選擇和配置運放時，需要根據特定應用的需求和約束來做出明智的決策，以確保電路正常工作并滿足設計規范。
