運算放大器的三個基本電路介紹

運算放大器的基本電路

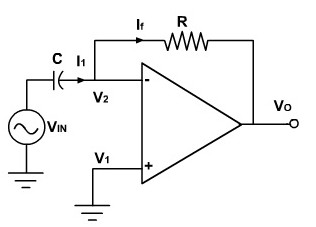

1、運算放大器微分器電路

這是放大器的一種類型，這種放大器的連接可以在輸入和輸出之間進行，并且具有非常高的增益。運算放大器微分器電路可用于模擬計算機中執行求和、乘法、減法、積分和微分等數學運算。

運算放大器電路產生與時間導數輸入電壓成比例的輸出電壓。所以這個運算放大器電路被稱為微分器。

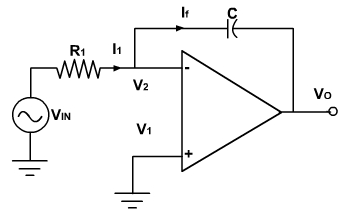

2、運算放大器積分電路

運算放大器積分器電路可以用運算放大器和反相輸入端和輸出端之間的電容器以及從反相i/p到電路的整個輸入端的電阻器來構建 。

運算放大器的應用之一是積分器；它可以通過改變電阻和電容的位置來形成。該電路可以產生與輸入電壓時間積分成正比的輸出電壓。因此該電路被稱為積分器電路。

3、運算放大器差分電路

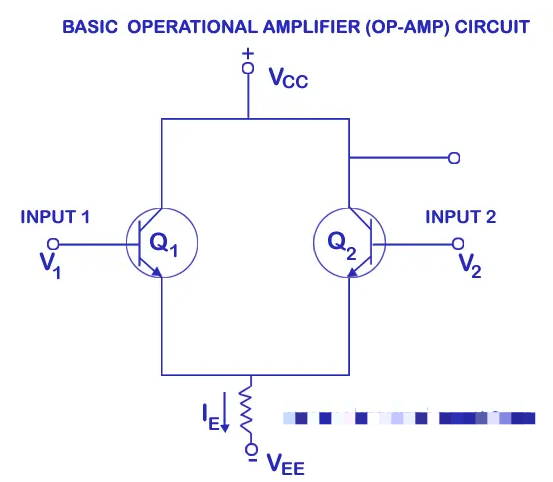

差分電路是運算放大器中使用的最基本電路之一。下面顯示的是經過修改以使用運算放大器的差分放大器電路。這構成了基本運算放大器電路，并解釋了典型運算放大器 IC 的輸入特性。

上面畫出了電路的基本配置。提供兩個晶體管Q1和Q2，其中輸入被提供到兩個晶體管的基極。兩個晶體管發射極都連接到共發射極RE，使得兩個輸入信號受到其中一個或兩個輸入信號的影響。兩個電源電壓VCC和VEE連接到集電極Q1和發射極Q2。電路圖中沒有標明公共接地點。必須理解的是，正電壓源和負電壓源的相反點均接地。

當1(V1)點輸入增加時，晶體管Q1的發射極電流增加，從而導致發射極電阻RE頂部的電壓增加。因此，它降低了晶體管Q2的基極-發射極電壓VBE。因此，當 Q2 的 VBE 降低時，晶體管 Q2 中的電流減少。這會導致集電極電阻 RC 中的壓降和輸出電壓 VOUT 的增加，因?yàn)樗羌姌O電源電壓 VCC 與電壓降之間的差值。集電極電阻 RC (ICRC)。這使我們得出這樣的結論：當輸入電壓 V1 增加時，輸出電壓也會增加。這就是為什么 V1 被視為同相輸入。 Vout 與 V1 同相。

在另一時刻，當電壓V2增加時，Q2的集電極電流增加，并導致集電極電阻壓降，從而降低輸出電壓VOUT。這就是為什么 V2 被視為反相輸入。 VOUT 與 V2 異相 180 度。
