有源晶振與無源晶振分類介紹

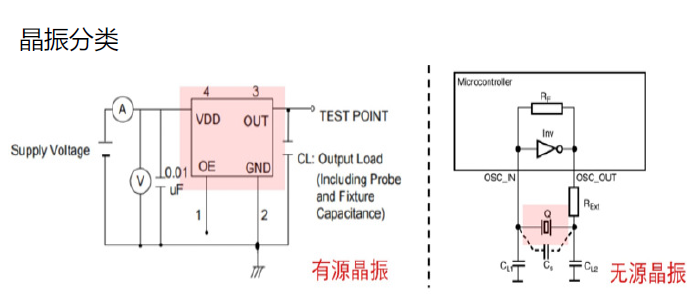

晶振常見有有源晶振、無源晶振。有源晶振比較貴，但是需要外圍電路少，供個電就能工作。無源晶振價格便宜，匹配電路復雜些。

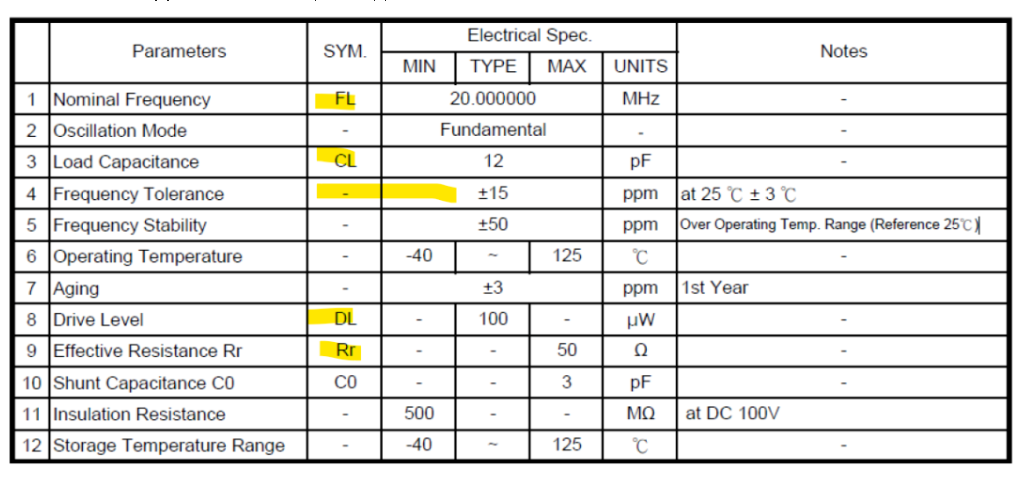

以無源晶振進行分析，以下是無源的參數信息，頻率FL、load電容CL、頻偏、激勵功率DL、諧振Rr都是關鍵參數。

無源晶振的設計：

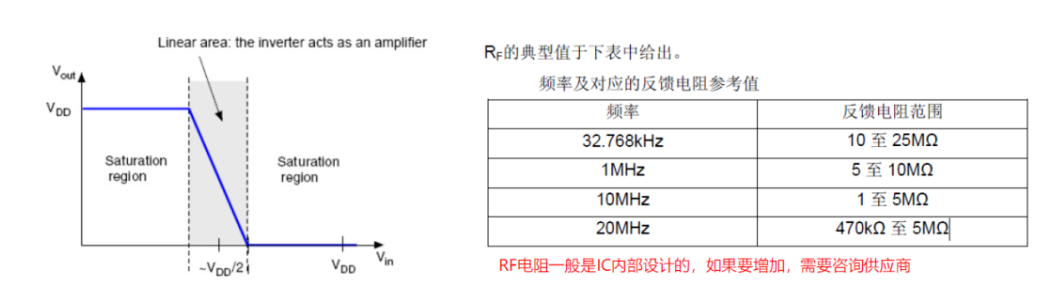

1、RF值的設定

在大多數情況下，反饋電阻RF是內嵌在振蕩器電路內的。它的作用是通過引入反饋使反向器的功能等同于放大器。Vin和Vout之間增加的反饋電阻，使放大器在Vout ＝ Vin時產生偏置，迫使反向器工作在線性區域(圖中陰影區)。工作在線性區的反向器等同于一個反向放大器，從而引發晶振起振。

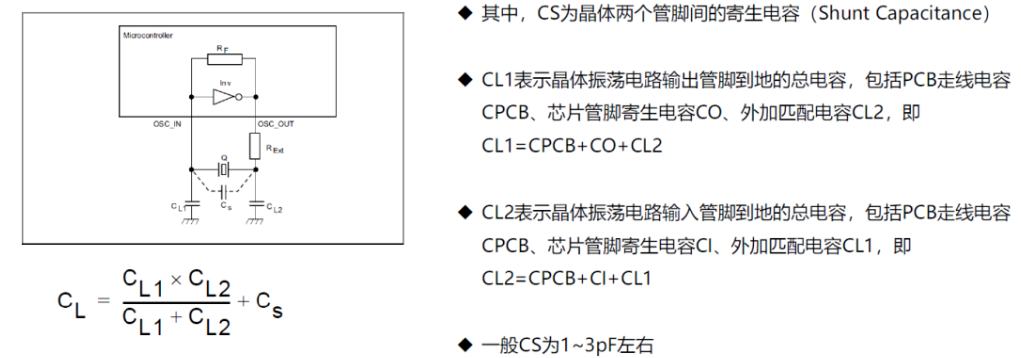

2、電容CL1、CL2計算

CL1和CL2一般是相等的，可以由晶振規格書給的負載電容CL估算出來。通過調整CL1/CL2的容值讓CL值達到晶振的標定值。一般通過晶振匹配測試可以比較容易知道CL1/CL2的合適值。

3、驅動功率

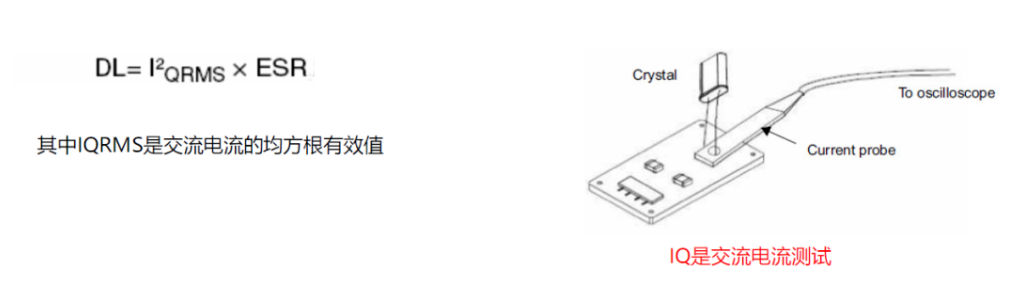

Drive Level描述了晶振的功耗。晶振的功耗必須限制在某一范圍內，否則石英晶體可能會由于過度的機械振動而導致不能正常工作。通常由晶振制造商給出驅動級別的最大值，單位是毫瓦。超過這個值時，晶振就會受到損害。驅動級別可以由下式計算得出：

4、外部限流電阻REXT計算

這個電阻與CL2組成一個低通濾波器，以確保振蕩器的起振點在基頻上，而不是在其他高次諧波頻率點上(避免3次，5次，7次諧波頻率)。

外部電阻Rext限制驅動強度，避免晶振被過分驅動。如果RExt值太小，晶振上可能會承擔太多的功耗。如果RExt值太大，振蕩器無法正常工作。大阻值的RExt可以降低激勵功率，但同時-R也會變化。

一般設計好晶振電路后，打出樣板需要發給晶振供應商進行晶振匹配測試。通過測試，供應商會給出一個最適當?shù)木д耠娐穮?shù)。
