固態繼電器簡寫SSR（Solid State Relay），是一種全部由分離的固態電子元件（如光耦合器、晶體管、可控硅、電阻、電容、集成電路等）組成的無觸點電阻開關！

這里請注意，相比較與繼電器、接觸器，固態繼電器是無觸點的耦合開關。

因此，廣泛地應用于計算機外圍接口設備、恒溫、調溫系統、控制電爐加熱等方面。另外在化工、煤礦等需要防腐蝕、防潮濕的領域也大量的使用。

固態繼電器的輸入與輸出之間是電絕緣的，同時與普通的電磁繼電器相比，SSR體積小，開關速度快，沒有機械觸頭，因此也不存在氧化或機械磨損。

固態繼電器因為依靠半導體器件耦合作用，因此其內部類似填充膠包裹內部電路，不害怕有害氣體腐蝕和機械引起的震動。

另外，SSR的驅動電壓較低，電流小也是在市場廣泛受歡迎的原因之一。

電有分直流和交流，在工業現場固態繼電器根據電流類別不同分為直流（DCSSR）固態繼電器和交流（ACSSR）。

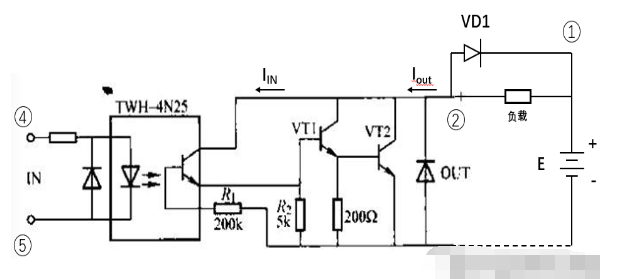

DCSSR工作原理圖

上圖原理圖可看出一起有個引腳，即2、3、4、5。其中4和5用于輸入控制電壓，引出腳2、3用于輸出控制電壓。

4N25是耦合電路，其余為觸發電路。當輸入電壓大于發光二極管正向壓降時便有IIN流過，于是IOUT流過。UIN越大，Iout也越大，直至飽和。

上圖外接二極管VD1用于感性負載（如電機、電磁閥等）情況下，防止由于DCSSR突然截止所引起的過高電壓。
