整流橋型號上數字所代表的意義與應急代換

在電磁爐里面，整流橋和IGBT一樣，是一個非常重要的元件，電磁爐加熱鍋底的電流電壓就是從他這出來的。

同是又是一個易損件，很多時候，和IGBT一起報銷。并且，在電源電路中，處處都少不了這個元件。

所以，對整流橋功用性能的掌握和了解，非常重要。

一：整流橋上數字代表的意義：

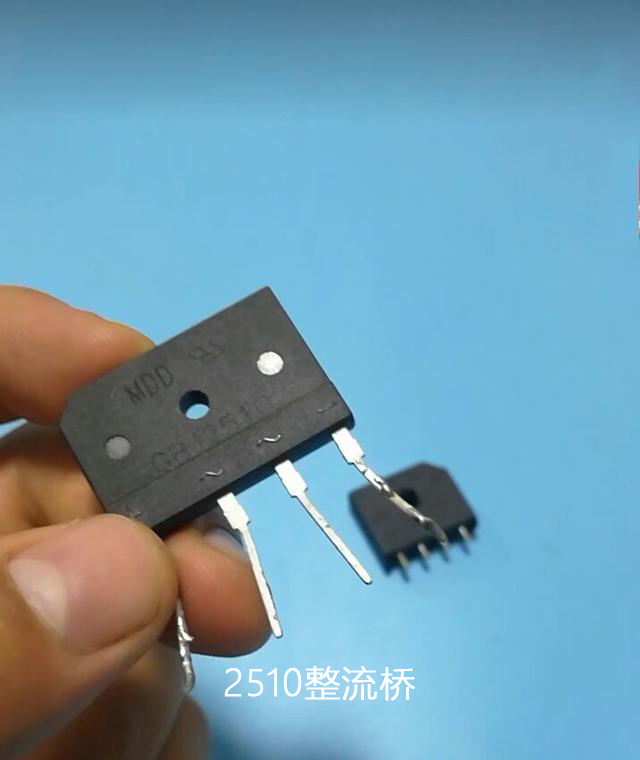

1，2510表示額定電流25A，額定電壓是1000V。

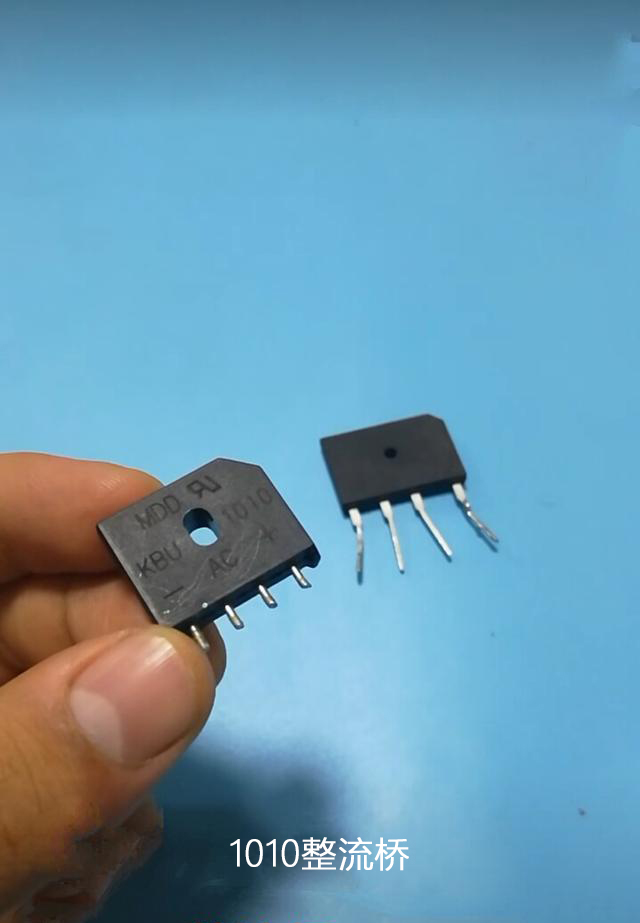

1010則表示該整流橋額定電流10A，額定電壓為1000V，如下圖

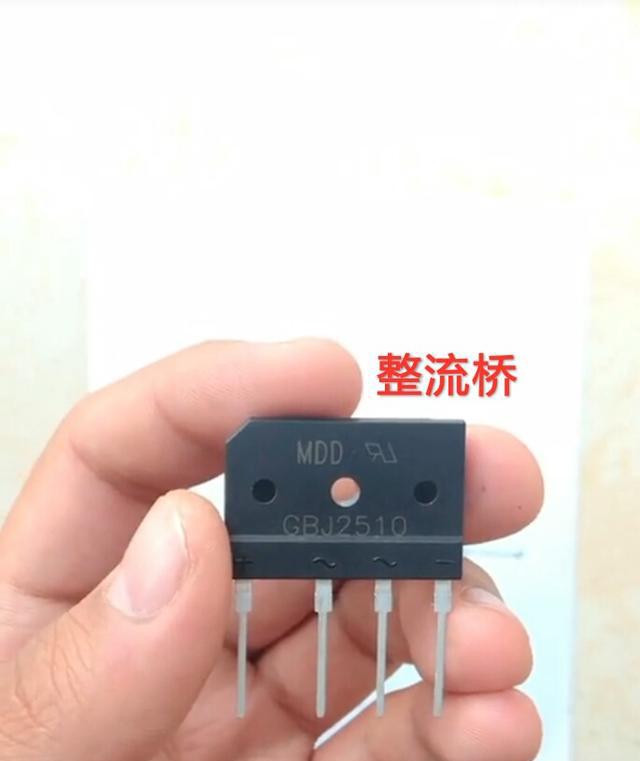

整流橋有四個腳，兩腳交流輸入（上面有交流符號），兩腳直流輸出，頂部缺口方向表示正極輸出腳。

二：代換規則要求

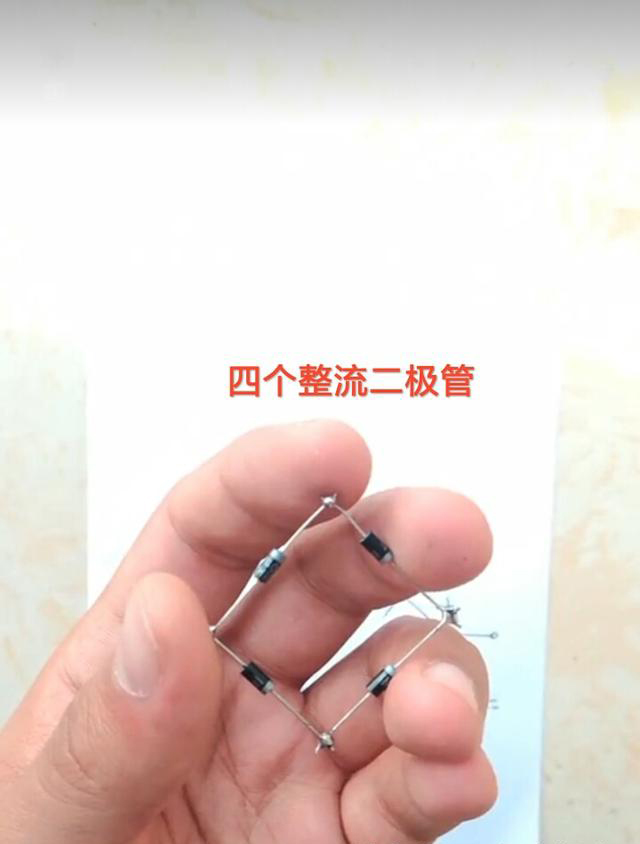

原則上，整流橋損壞后，應該根據其規格型號選取一樣的更換，但是有些時候，一時找不到代換元件，我們也可以用四顆整流二極管替代。

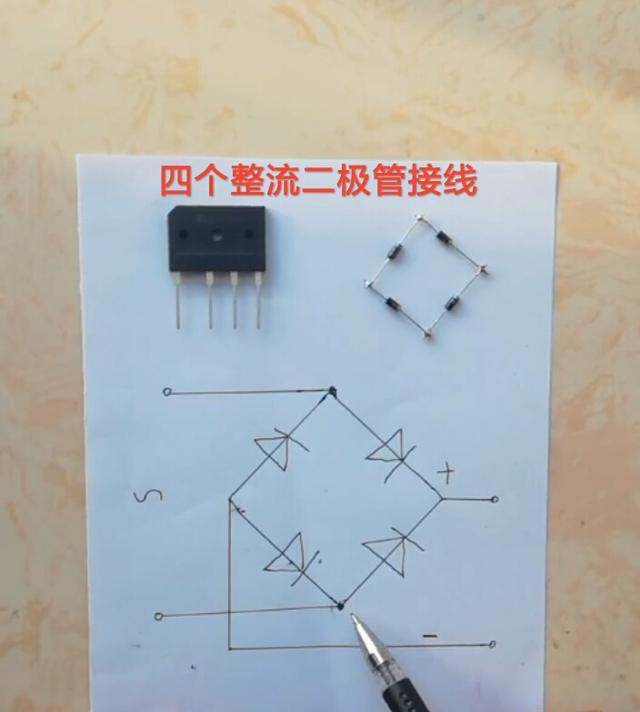

如下圖所示，必須是整流二極管，安圖中的順序和方向連接每個整流二極管引腳，注意220V輸入端和直流輸出端，這是應急辦法。

如果，所選的整流二極管電流電壓參數大于或等于原來的整流橋，那么，完全可以替代，因為，整流橋可以看做是四個整流二極管組成的。
