簡單方法制作220V轉12V直流穩壓電壓

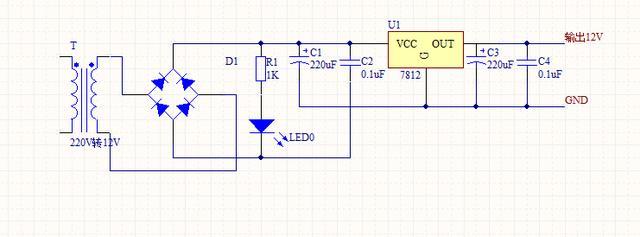

在之前的文章給大家介紹了二極管的相關知識，其中就提到了二極管的應用之一“整流橋”，今天就用這個整流橋?yàn)榇蠹曳窒硪豢钪绷鞣€(wěn)壓電源的制作方法，方法也不難，只要認真看下去學會怎么回事是沒問題的，電路是離不開電路圖的，我們先來看下這個直流穩壓電源的電路圖

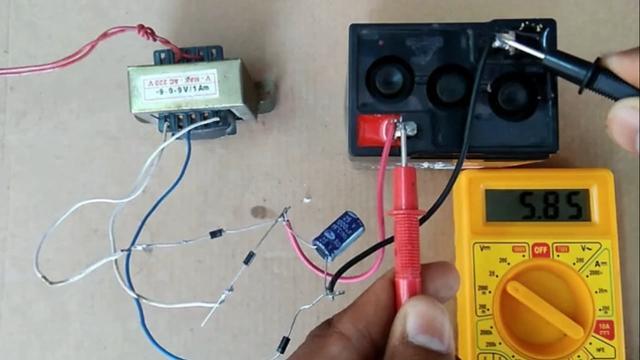

在電路圖中我們可以看到用到一個220V轉12V的變壓器，一個整流橋，一個LED燈，一個三端穩壓器7812還有一些電阻電容等，這些元件也都是平常經常會用到的一些元件，變壓器可能大家都比較熟悉了，在下圖最左面那個器件就是變壓器，一般我們用它對交流進行升壓或者降壓。

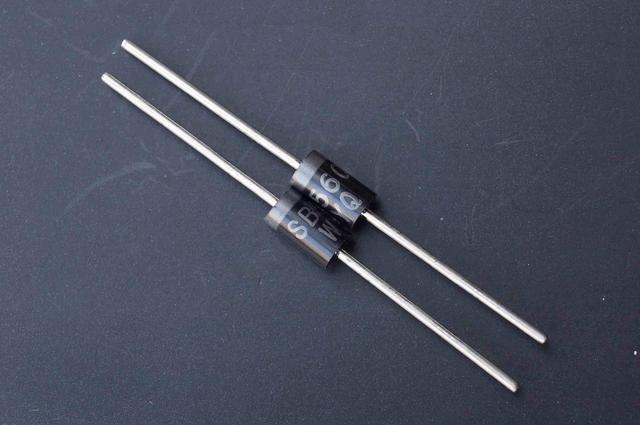

再往右看就是一個整流橋，整流橋負責把交流電變成直流電，原理就是利用了二極管的單向?qū)щ娦裕谏弦黄覀円步o大家詳細講解了二極管的單向?qū)щ娦裕鋵?shí)整流橋在這種模擬電壓電路中一般都會有，在開關電源中用到的就比較少了，整流橋就是四個二極管，照著原理圖就能連上，但是大家要注意二極管的正負極，這是很容易出錯的

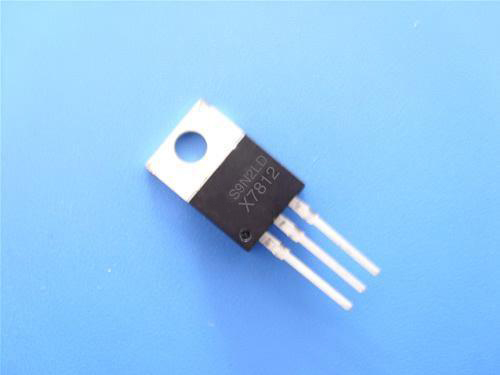

還有一個比較重要的那就是三端穩壓器，三端穩壓器的種類還挺多的，有7805,7812,7815等都是穩壓器，它們的穩壓值也很好區分，最后面的兩個數字就是代表穩壓值例如7812就是12V的直流穩壓電源，很好理解吧，三端穩壓器大概就是下面的這種形狀，有三個管腳，左面那個管腳是電壓輸入端，中間是地，最右面那個是電壓輸出端，很好區分。

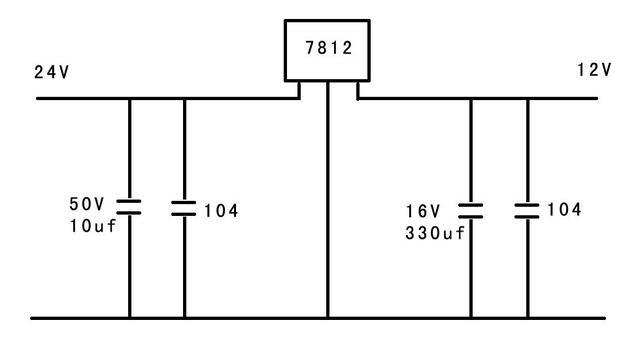

關于三端穩壓器也有種通用電路，下圖給展示的就是其中的一種，不過這個輸入電壓高了點，一般對于三端穩壓器輸入電壓比輸出電壓高出2-5V就可以，需要提醒大家的是三端穩壓器只能降壓穩壓，不能升壓穩壓，什么意思呢？輸入電壓在15伏這個電路就可以工作，輸出電壓是直流12V，但是要是輸入電壓在10V這個電路就不能工作。

除此之外在三端穩壓器還會加一些電容，這樣可以使輸出的波形更好，給大家一塊一塊講述了一些各個模塊的作用，對于一開始那個原理圖大家看懂了吧，相對于下面的這個原理圖來說，我們一開始分享給大家的原理圖還是比較科學的，喜歡的朋友可以參考一下。
