2023-07-24 瀏覽:-怎么用三極管或者MOS管實現反相器

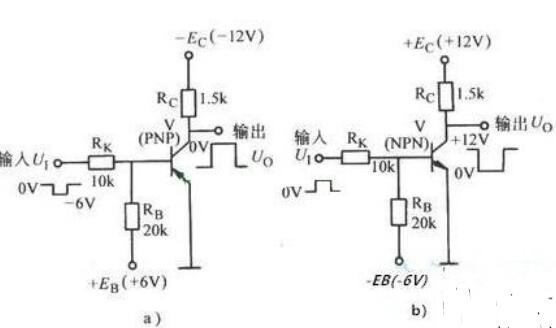

在電子電路中可以看到用三極管實現的反相器。當輸入端給高電平的時候,那么輸出端就輸出低電平;當輸入端給低電平的時候,那么輸出端就輸出高電平。一般使三極管能在飽和狀態與截止狀態工作時就能夠?qū)崿F(xiàn)反相器的功能,也就是說三極管要能夠工作在開關量的狀態。那么要使三極管電路處于適合開關量的工作狀態必須給三極管外圍加裝適合的外圍電阻,例如下圖所示,可以用PNP和NPN兩種類型的三極管,在其基極上接一個10千歐的電阻,在其集電極上接一個1.5千歐的電阻,為了使三極管能可靠的截止,還要加接一個20K的下偏置電阻,這樣就可以實現三極管的反相器功能了。

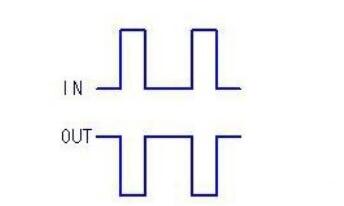

其輸出與輸入波形圖如下面所表示的那樣,它們的輸入狀態與輸出狀態處于反相狀態。
場效應管(MOS)實現反相器

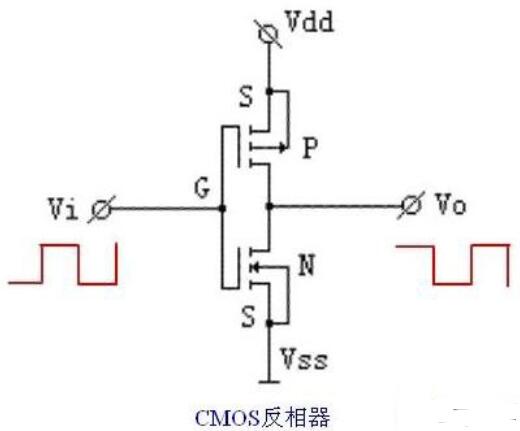

在實際電路中組成的反相器往往是用MOS管組成的,它是利用P溝道型的PMOS管和N溝道型的NMOS管進行互補而成的。PMOS管在電路中起到負載的作用,NMOS管在電路中起到驅動的作用。電路中分別把它們的柵極(G)連接在一起作為反相器的輸入端,輸出端則是把它們的漏極(D)連接在一起。
在電路中可以分析出,當輸入端VI是低電平時,即VI=0V,這時NMOS管(下面的MOS管)時截止的,而PMOS管是導通的(上面的MOS管),這時電路輸出的電壓為VO=Vdd 是高電平;同樣的方法我們可以分析到當輸入端VI是高電平時,即VI=Vdd,這時NMOS管(下面的MOS管)時導通的,而PMOS管是截止的(上面的MOS管),這時電路輸出的電壓為VO=0V 是低電平。
專用反相器的集成電路

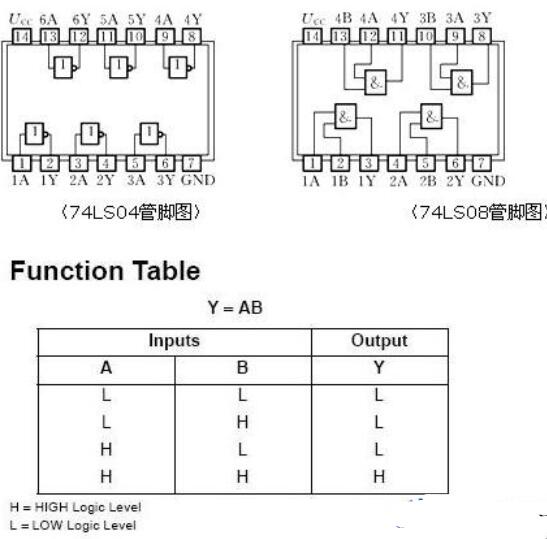

另一個實現的方法就是為了提高集成度,現在大部分都采用了集成電路的方式來達到反相器的功能,現在具有反相器功能的集成電路還是比較多的,常見的有CD4069、和一些74LS04集成芯片等,例如74LS04就是一個6非門集成電路,它的工作電壓是5V,其內部含有6個COMS反相器,從圖中可以見到當輸入為高電平的時候輸出為低電平從而實現了反向器的功能。如下圖所示的那樣。
CD4069反相器集成芯片
能夠見到的集成反相器的芯片有CD4069、MC14069、74HC4069三款芯片,而CD4069以三者中比較常見的一款集成反相器芯片,它們都有一個共同的特點就是當輸入端加高電平,輸出端就輸出低電平;輸入端加低電平,輸出端就會輸出高電平。
這種芯片一般在聲控開關電路、延時電路等場合可以見到它們。
