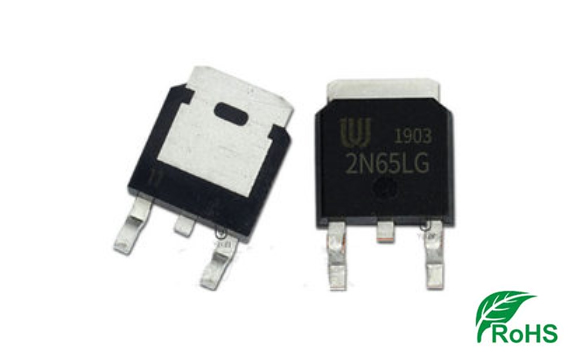

2N65LG-TN3-R的概述：

2N65L是一款高壓功率MOSFET，其設計具有更好的特性，例如快速開關時間、低柵極電荷、低導通電阻和高度堅固的雪崩特性。 這種功率MOSFET通常用于電源、PWM電機控制、高效DC到DC轉換器和橋式電路的高速開關應用。

The 2N65L is a high voltage power MOSFET and is designed to have better characteristics, such as fast switching time, low gate charge, low on-state resistance and a high rugged avalanche characteristics. This power MOSFET is usually used in the high speed switching applicati ons of power supplies, PWM motor controls, high efficient DC to DC converters and bridge circuits.

2N65LG-TN3-R的特性：

RDS(ON)=5.0Ω@VGS=10V

超低柵極電荷（典型值為9.0nC）

低反向傳輸電容（CRSS=典型值5.0 pF）

快速切換能力

指定雪崩能量

改進的dv/dt能力，高耐用性

RDS(ON)=5.0?@VGS=10V

Ultra Low gate charge (typical 9.0nC)

Low reverse transfer capacitance (CRSS=typical 5.0 pF)

Fast switching capability

Avalanche energy specified

Improved dv/dt capability, high ruggedness

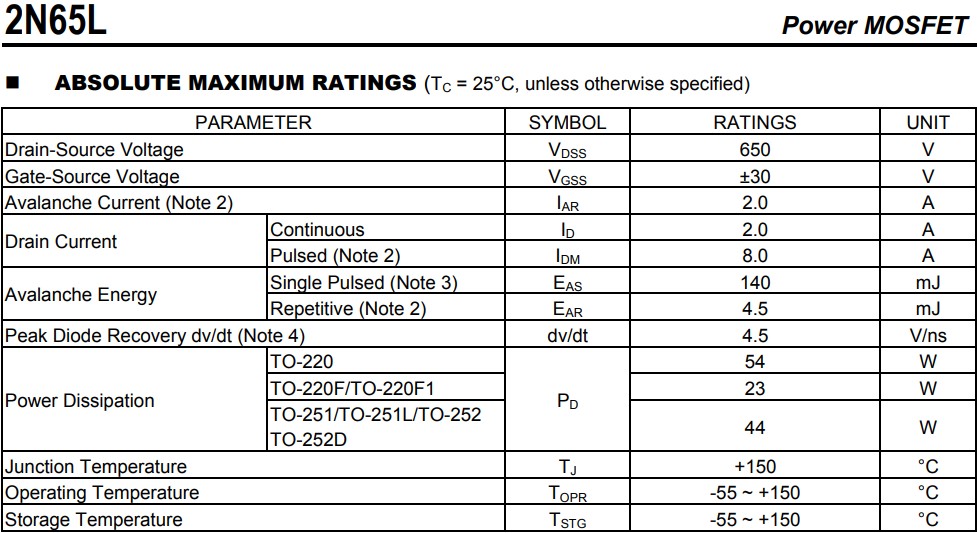

T2N65KG-TN3-R的絕對最大額定值TC = 25°C，除非另有說明：

注意： 1. 絕對最大額定值是指超出該值可能會永久損壞設備的那些值。

絕對最大額定值僅是應力額定值，并不暗示功能設備操作。

2. 重復評級：脈沖寬度受 TJ 限制

3. L=64mH, IAS=2.0A, VDD=50V, RG=25 Ω, 起始 TJ = 25°C

4. ISD≤2.4A，di/dt≤200A/μs，VDD ≤ BVDSS，起始TJ = 25°C

Notes: 1. Absolute maximum ratings are those values beyond which the device could be permanently damaged.

Absolute maximum ratings are stress ratings only and functional device operation is not implied.

2. Repetitive Rating : Pulse width limited by TJ

3. L=64mH, IAS=2.0A, VDD=50V, RG=25 ?, Starting TJ = 25°C

4. ISD≤2.4A, di/dt≤200A/μs, VDD ≤ BVDSS, Starting TJ = 25°C

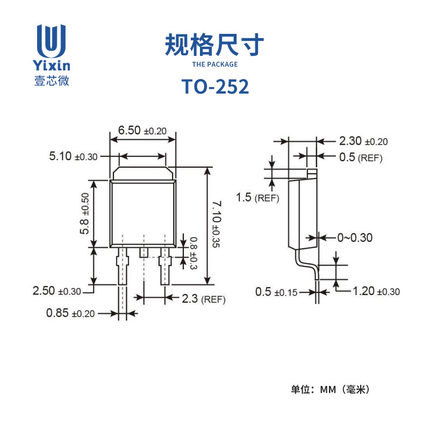

T2N65KG-TN3-R的引腳說明：
