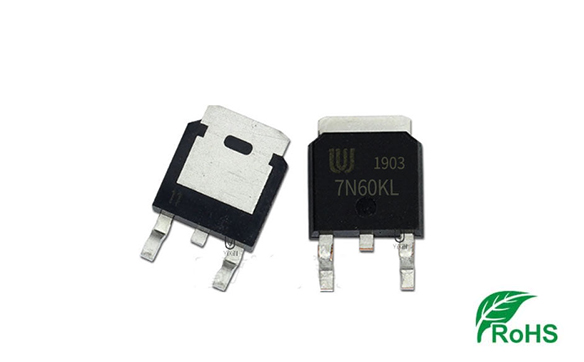

型號：7N60KL-TN3-G 極性：N溝道；電壓：600V 電流：7A；封裝：TO-252 促銷價格/免費樣品/選型替代/原廠直銷

7N60KL-TN3-G參數中文資料,7N60KL-TN3-G封裝管腳引腳圖,7N60KL-TN3-G規格書:查看下載

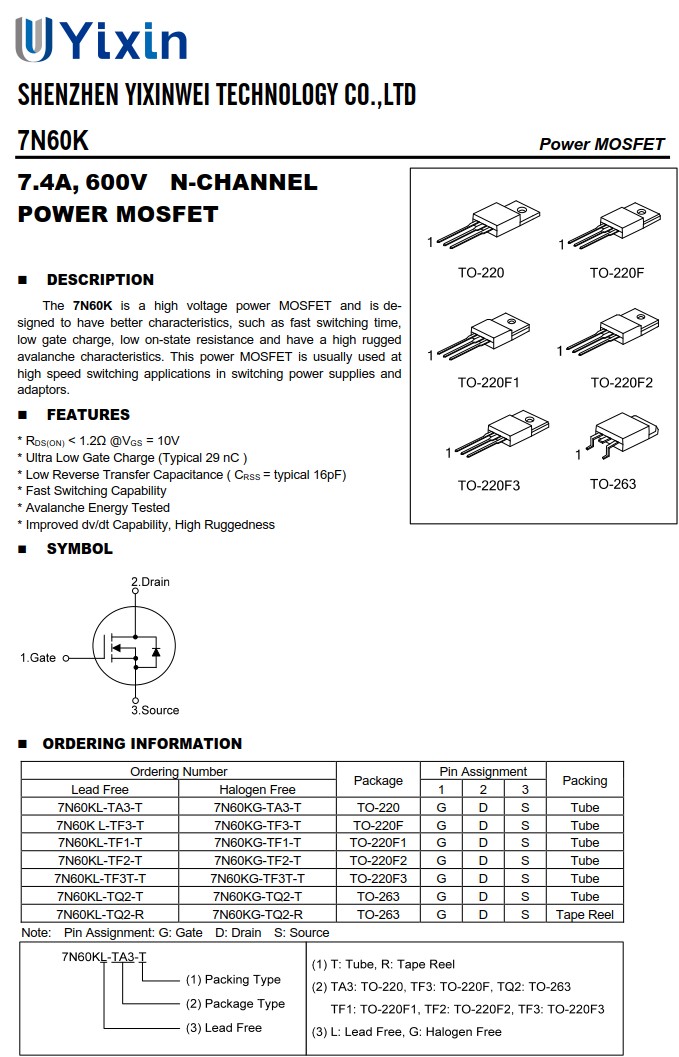

7N60KL-TN3-G的概述：

7N60K是一種高壓功率MOSFET，旨在具有更好的特性，例如快速開關時間、低柵極電荷、低導通電阻和高堅固性雪崩特性。 該功率MOSFET通常用于開關電源和適配器中的高速開關應用。

7N60KL-TN3-G的特性：

* RDS(ON)<1.2Ω@VGS=10V

* 超低柵極電荷（典型值 29nC）

* 低反向傳輸電容（CRSS=典型值16pF）

* 快速切換能力

* 雪崩能量測試

* 改進的dv/dt能力，高耐用性

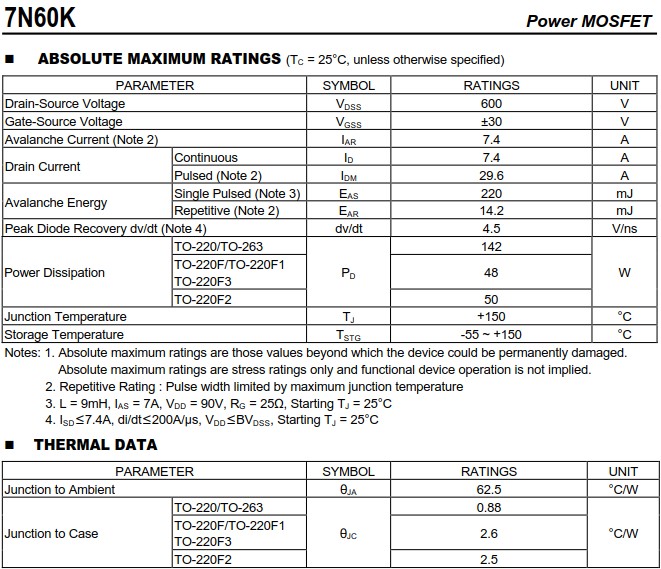

7N60KL-TN3-G的絕對最大額定值（TC = 25°C，除非另有說明）：

Drain-SourceVoltage漏源電壓,V_DSS：600V

Gate-SourceVoltage柵源電壓,V_GSS：±30V

AvalancheCurrent雪崩電流(注2),I_AR：7.4A

DrainCurrentContinuous漏極電流持續,I_D：7.4A

DrainCurrentPulsed漏極電流脈沖(注2),I_DM：29.6A

AvalancheEnergySinglePulsed雪崩能量單脈沖(注3),E_AS：220mJ

AvalancheEnergyRepetitive雪崩能量重復(注2),E_AR：14.2mJ

PeakDiodeRecovery二極管峰值恢復(注4),dv/dt：4.5V/ns

PowerDissipation功耗,TO-220/TO-263,P_D：142W

PowerDissipation功耗,TO-220F/TO-220F1/TO-220F3,P_D：48W

PowerDissipation功耗,TO-220F2,P_D：50W

JunctionTemperature結溫,T_J：+150°C

StorageTemperature儲存溫度,T_STG：-55~+150°C

注意：1.絕對最大額定值是指超出該值可能會永久損壞設備的那些值。絕對最大額定值僅是應力額定值，并不暗示功能設備操作。

2.重復額定值：脈沖寬度受最大結溫限制

3.L=9mH，IAS=7A，VDD=90V，RG=25Ω，啟動TJ=25°C

4.ISD≤7.4A，di/dt≤200A/μs，VDD≤BVDSS，起始TJ=25°C

壹芯微7N60KL-TN3-G規格書下還有熱特性，靜態特性與電氣參數等，建議自行閱讀觀看。
