AO3414場效應管參數,AO3414中文資料規格書,AO3414替代

場效應管AO3414參數,絲印AE9T,AO3414封裝引腳圖,AO3414中文資料PDF,MOS管廠家

產品名稱：場效應MOS管    產品型號：AO3414   極性：N溝道

漏源電壓：20V    連續漏極電流：4.2A    封裝：SOT-23等

圖1）場效應管AO3414（絲印AE9T）封裝SOT23

場效應管AO3414規格書（數據手冊）下載：AO3414(SOT23).PDF

場效應管AO3414參數資料如下：

極性：NPN

漏源電壓(V_DS)：20V

柵源電壓(V_GS)：±8V

漏極電流-連續(T_A=25°C)(I_D)：4.2A

漏極電流-連續(T_A=70°C)(I_D)：3.2A

漏極電流-脈沖(I_DM)：15A

功耗(T_A=25°C)(P_D)：1.4W

功耗(T_A=70°C)(P_D)：0.9W

工作與貯存溫度范圍(T_J,T_STG)：-55 to 150 °С

熱阻-結到環境(R_θJA)：125°C/W

熱阻-結到外殼(R_θJC)：80°C/W

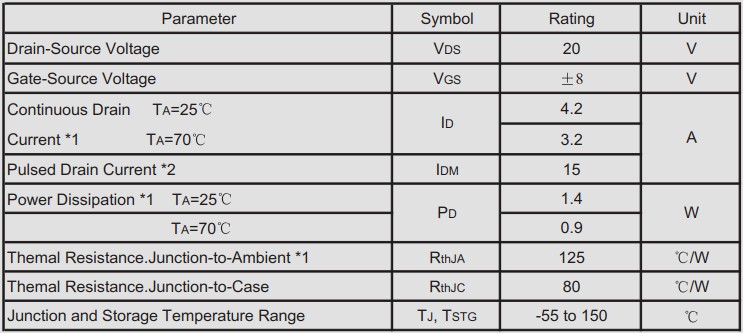

圖2）絕對最大額定值（除非另有說明，否則絕對最大額定值Ta=25°C

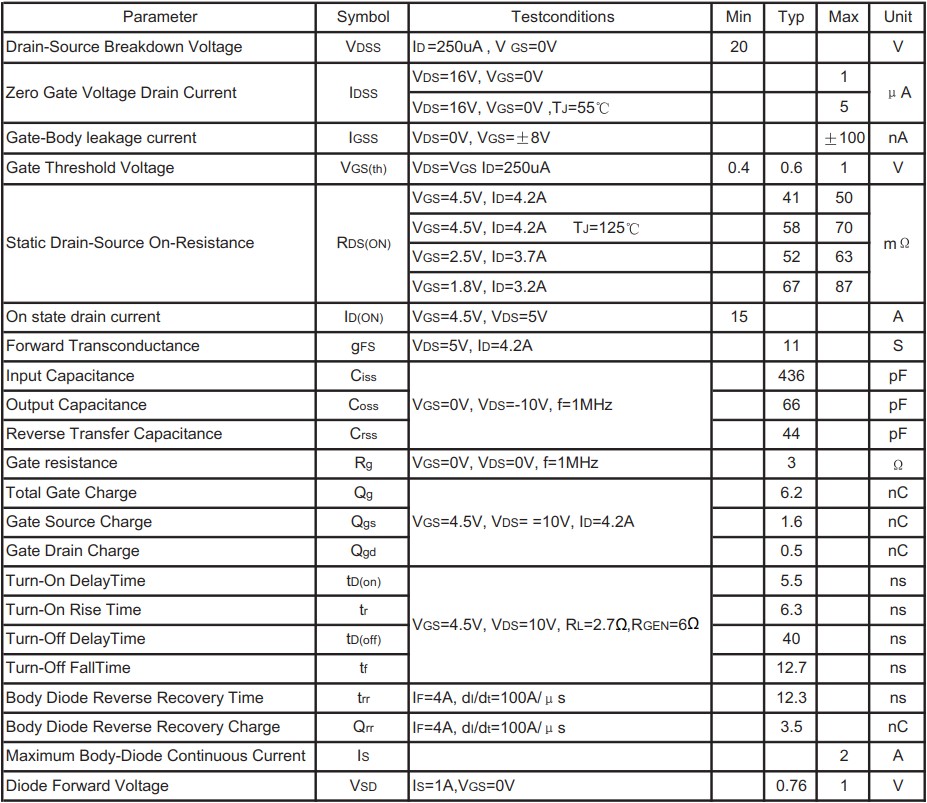

圖3）電氣特性（Ta=25°C，除非另有說明）

圖4）場效應管AO3414（SOT-23）封裝尺寸
