AO3415場效應管參數,AO3415參數中文資料,AO3415替代

場效應管AO3415參數,絲印AFCP,AO3415封裝引腳圖,AO3415中文資料PDF,MOS管廠家

產品名稱：場效應MOS管    產品型號：AO3415   極性：P溝道

漏源電壓：-20V    連續漏極電流：-5A    封裝：SOT-23等

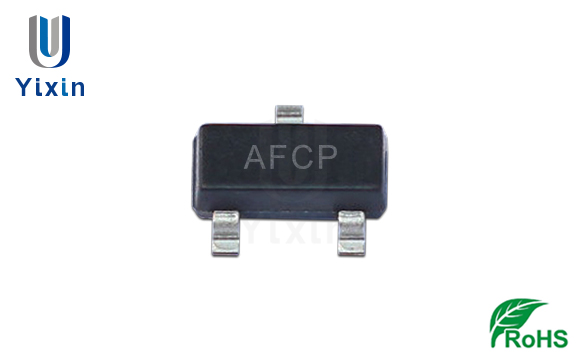

圖1）場效應管AO3415（絲印AFCP）封裝SOT23

場效應管AO3415規格書（數據手冊）下載：AO3415(SOT23).PDF

場效應管AO3415參數資料如下：

極性：PNP

漏源電壓(V_DS)：-20V

柵源電壓(V_GS)：±8V

漏極電流-連續(T_A=25°C)(I_D)：-5A

漏極電流-連續(T_A=70°C)(I_D)：-4A

漏極電流-脈沖(I_DM)：-30A

功耗(T_A=25°C)(P_D)：1.5W

功耗(T_A=70°C)(P_D)：1W

工作與貯存溫度范圍(T_J,T_STG)：-55 to 150 °С

熱阻-結到環境(t≤10s)(R_θJA)：80°C/W

熱阻-結到環境(穩定狀態下)(R_θJA)：100°C/W

熱阻-結到引線(R_θJL)：52°C/W

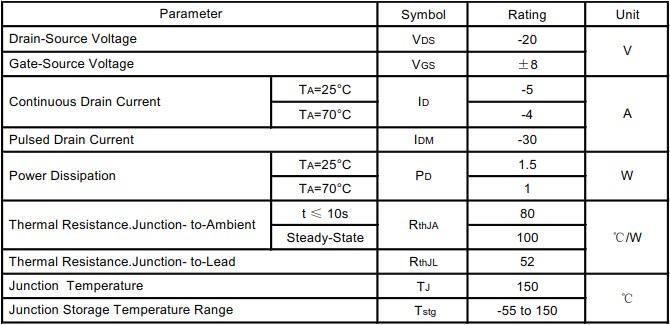

圖2）絕對最大額定值（除非另有說明，否則絕對最大額定值Ta=25°C

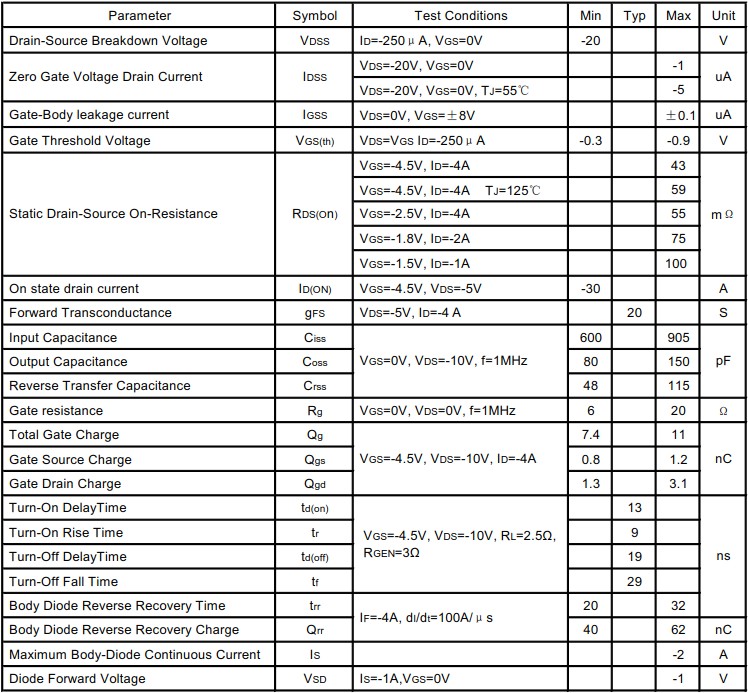

圖3）電氣特性（Ta=25°C，除非另有說明）

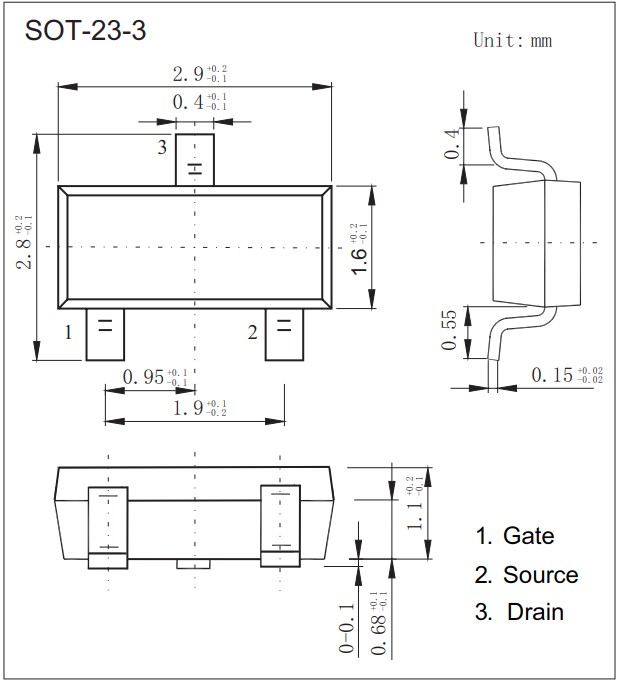

圖4）場效應管AO3415（SOT-23）封裝尺寸
