并聯型直流穩壓電源電路圖介紹

并聯直流穩壓電源電路圖（一）

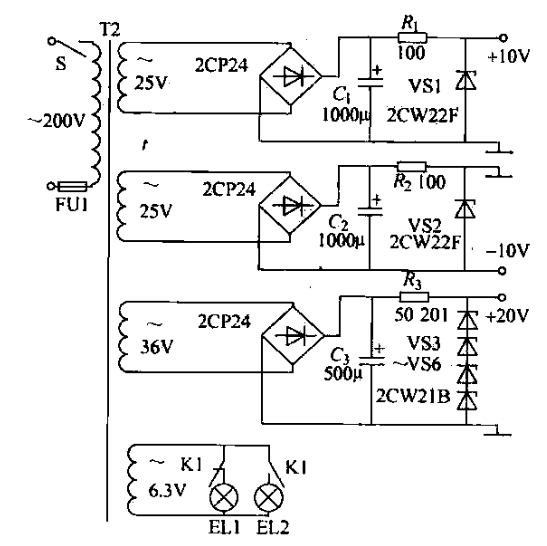

直流電源采用并聯型，經整流、濾波、限流、穩壓，分別輸出±10V電壓，該電路簡單，成本低，能

滿足各種應用場合要求，如圖所示。

圖中6. 3V指示燈EL1、EL2，分別指示機床的運行和停止?fàn)顟B(tài)，由繼電器控制電路控制。

并聯直流穩壓電源電路圖（二）

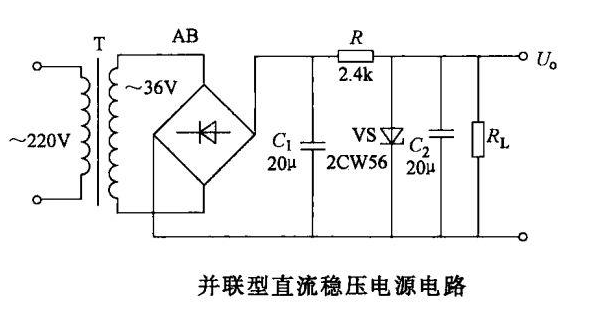

工作原理：下圖所示為并聯型直流穩壓電源電路。220V電壓經變壓器降壓、全波橋式整流、電容濾波后，由穩壓二極管穩壓輸出直流電壓供給負載。輸出直流電壓等于電源變壓器二次電壓的90%，由于電路簡單，該電源用于要求不高的場合。

市電u1經過變壓器降壓后得到交流電壓u2，交流電壓u2經過單相橋式整流電路后獲得直流電壓U（U約等于1.2u2）。為了不使電路中產生電壓突變的情況，還要經過濾波電路，把電容和負載電阻并聯以便吸收脈動電流，并使輸出電壓保持平穩，經過整流濾波電路之后的輸出電壓和要求的直流電源還有相當?shù)木嚯x，為了能夠得到更加穩定的直流電源，整流濾波電路后還要經穩壓電路穩壓，這樣就得到了所求的直流電壓。
