電路解析：波形輸出的對錯如何知道

電路解析

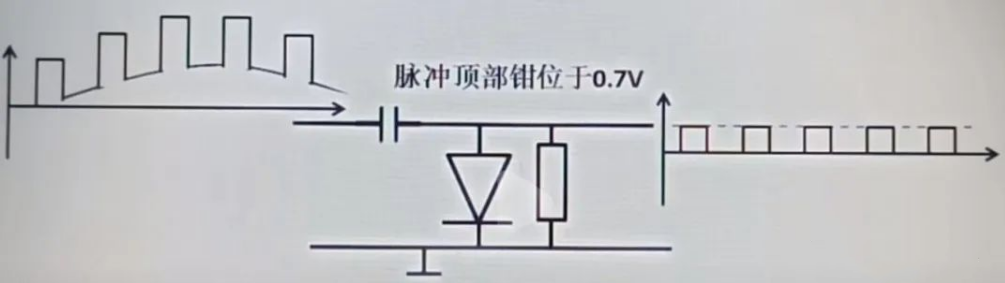

我們先看下電路本身，刨去二極管，那就是典型的RC高通濾波器。再看二極管的作用，具體是起到一個電壓鉗位的作用。我們先不分析輸出波形對不對。

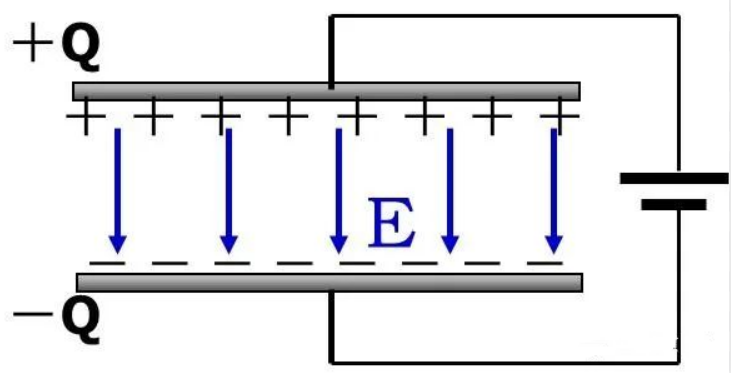

先來看下電容充電過程，充電過程中，電容兩端的極性是相反的，一邊是正電壓，一邊是負電壓，那么輸出波形低電壓不是0V現在分析下來是對的，至少應該有負電壓。

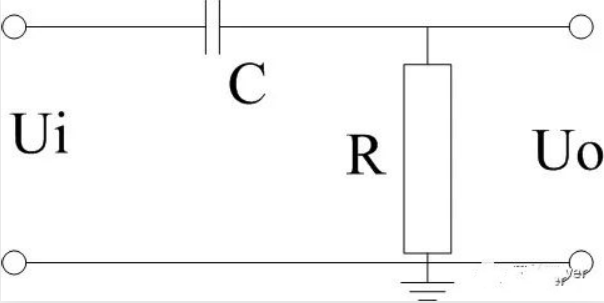

RC高通濾波器，顧名思義通高頻阻低頻。RC高通濾波器的時間常數t = RC,而截止頻率f = 1/（2 π RC）。當信號頻率高于這個截止頻率時，信號得以通過；當信號頻率低于這個截止頻率時，信號輸出將被大幅衰減。這個截止頻率即被定義為通帶和阻帶的界限。所以5樓網友在評論中提出濾波電路的RC時間常數必須小于低頻變化的周期，這樣濾波電路才會起到作用。

電路仿真

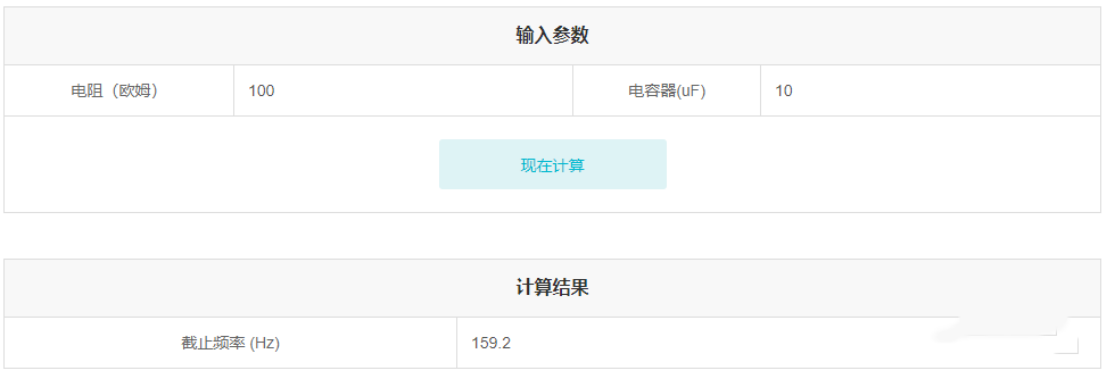

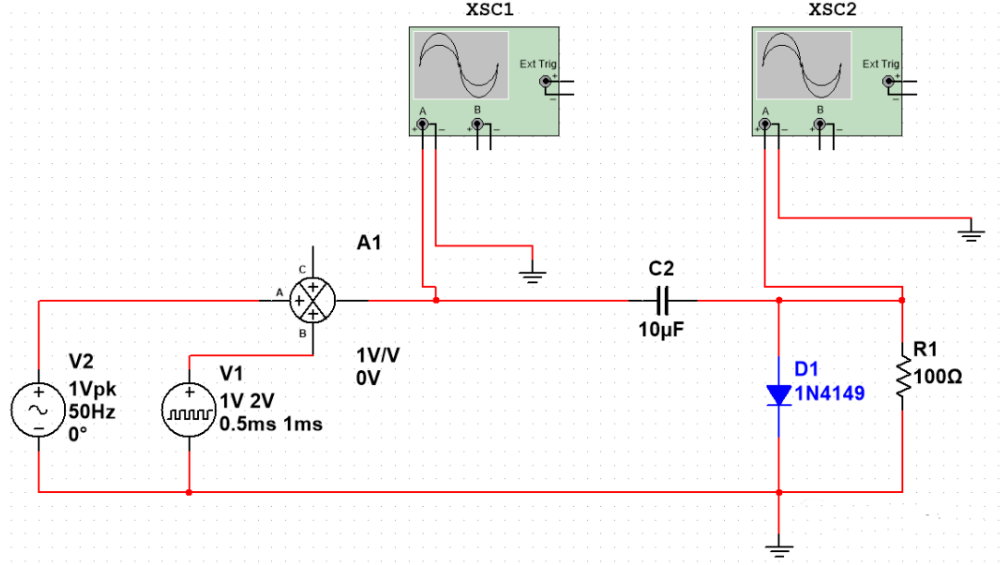

我們用100Ω和10uF組成RC高通濾波電路，加一個1N4149，其正向導通電壓是1V。計算一下截止頻率是159.2Hz。在加上電壓源方波1KHz，50%占空比，高電平2V電壓偏移1V，及低電平是1V，正玄波50Hz，peak值1V，電壓偏移1V。兩個源通過一個加法器實現樓主帖子里面的電壓輸入波形。可以看到載波的頻率50Hz小于159.2Hz，電壓大于二極管的正向導通電壓。

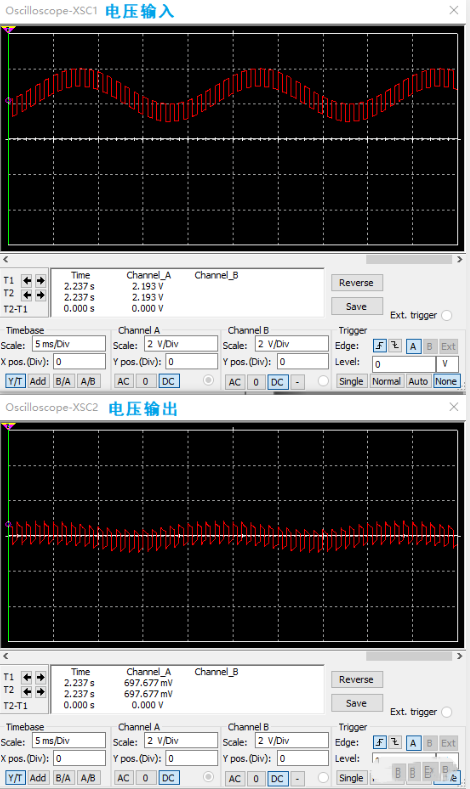

仿真結果可以看到，很明顯，是有負電壓，和截圖不一樣。然后濾波后的波形也不是完全是很平穩的，只是50Hz的載波衰減的很多。
