單向晶閘管的工作原理與構成介紹

單向晶閘管也叫單向可控硅，它的英文縮寫為SCR。由于單向晶閘管具有成本低、效率高、性能可靠等優點，所以被廣泛應用在開關控制、可控整流、交流調壓、逆變電源、開關電源等電路中。

單向晶閘管的工作原理

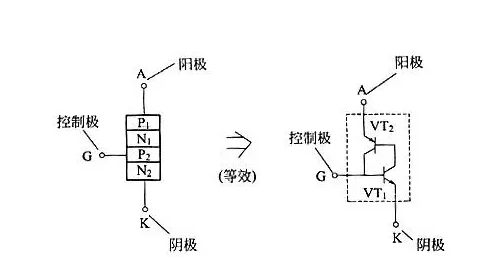

單向晶閘管是PNPN閃層結構，形成三個PN結，具有陽極人、陰極K和控制極G三個外電極。單向品閘管可等效為PNP， NPN兩個晶體管組成的復合管，如圖所示。

單向晶閘管原理圖

在陽極A之間加上正電壓后，晶閘管并不導通。只有在控制極G加上觸發電壓時，VT1、VT2相繼迅速導通，并且互相提供基極電流維持晶閘管導通。此時即使去掉控制極上的觸發電壓，晶閘管仍維持導通狀態，直至所通過的電流小于晶閘管的維持電流時，晶閘管才關斷。

單向晶閘管的構成

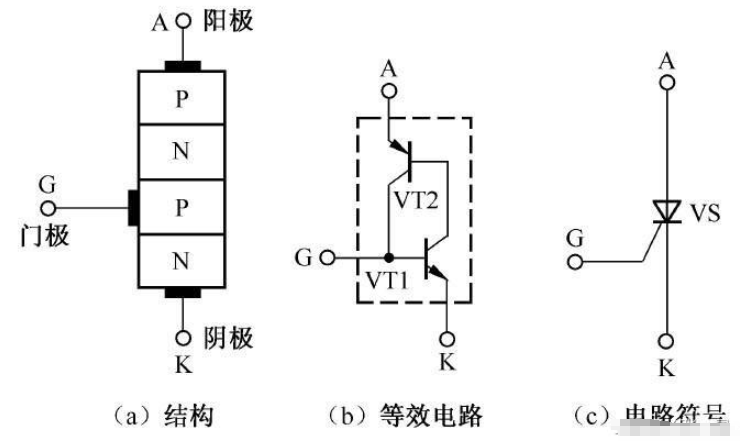

單向晶閘管的構成是由PNPN 4 層半導體構成，而它等效為2個三極管，它的3個引腳(電極)的功能分別是：G極為控制極(或稱門極)、A極為陽極、K極為陰極。單向晶閘管的結構、等效電路和電路符號如下圖所示。
