共發射極放大電路極性問題介紹

三極管接成共發射極電路時，輸入信號與輸出信號的相位相差180度，所以也稱為反相器，也就是倒相。

這是因為集電極接一個電阻RC,集電極輸出電壓VCE與電源電壓EC、集電極電阻電壓VRC

之間有如下關系：Ec=VRc+Vce,也就是Ec-VRc=Vce，因為VRc=Ic*Rc,Ic=βIB

當三極管基極輸入一個正極性信號時（正弦波的正半周信號），基極電流Ib向增大方向變化，集電極電流Ic隨之增大，VRc=Rc*Ic也增大，使Vce減小，輸出電壓向減小方向變化。

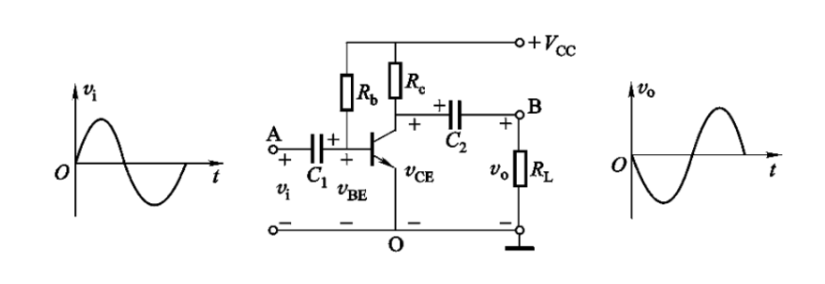

所以說，基極電壓輸入正半周，集電極電壓輸出負半周。這個就是倒相作用。如圖1所示。

圖1

發射極輸出和基極相同的波形，但波形下移一個節電壓（相當于二極管壓）。

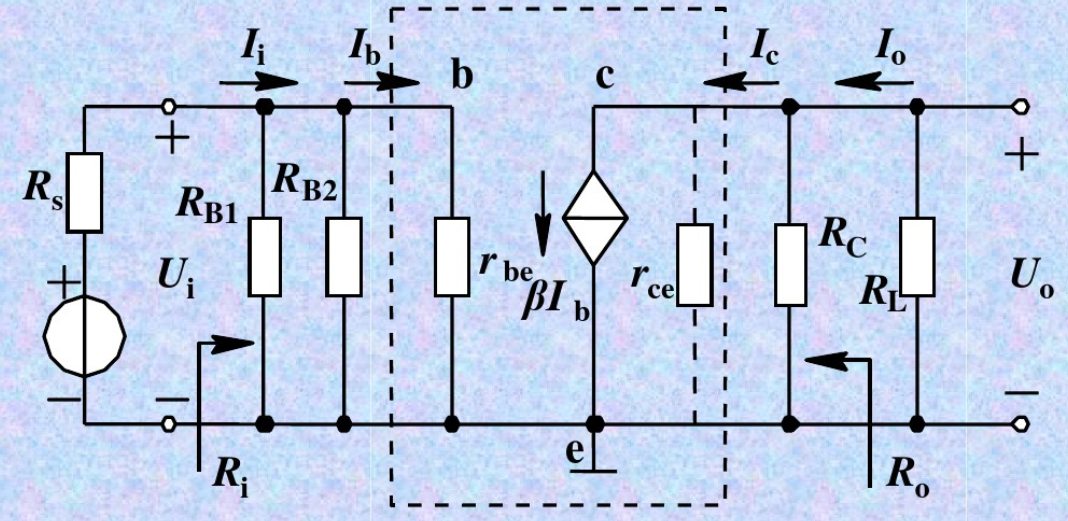

也可以參照如下等效電路理解，基極和發射極之間通過rbe直接相連。

圖2

所以，在共發射極電路中，基極和發射極同相，兩者又和集電極反相。
