共集電極放大電路的負載能力介紹

帶負載能力指，在外接負載后，輸出電壓或電流的大小不受影響的能力。例如：功放電路外接一個負載，假設功放此時提供的電壓是5v，最大的輸出電流是1A，我們測量負載兩端的電壓，看負載兩端的電壓是不是穩定在5v，如果是，則說明這個功放電路可以驅動這個負載工作，如果不能穩定在5v，則說明功放電路帶不動這個負載！

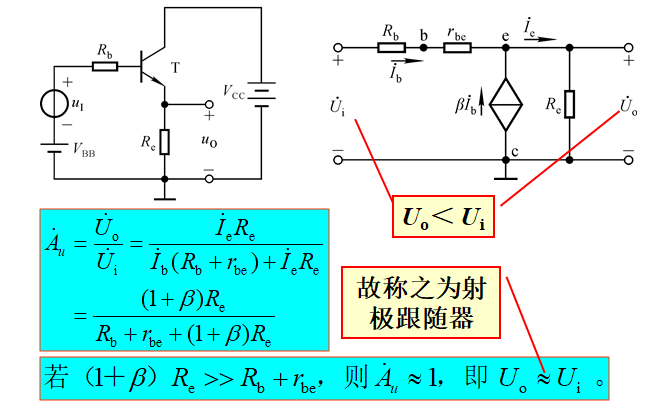

本文以共集電極放大電路為例：

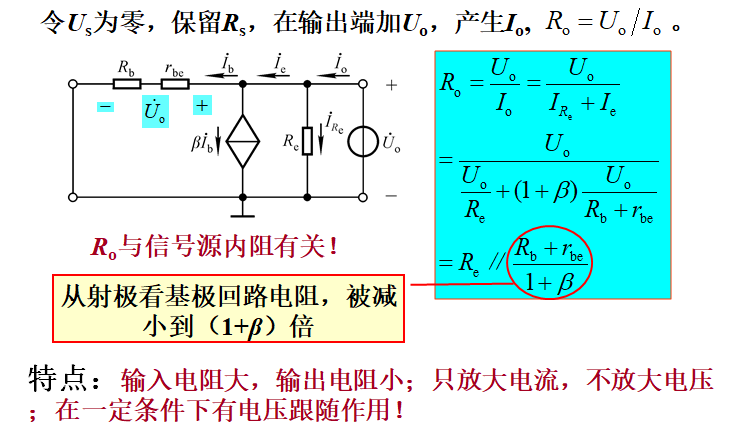

從上圖可以看到，共集電極放大電路的輸出電阻比較小。

在輸出電路加上負載RL以后，要判斷這個電路的負載能力強不強，只要判斷這個負載會不會給原來的電路帶來比較大的變化。

我們知道，兩個電阻并聯以后：

我們可以認為，R1是原電路的輸出電阻Ro，R2是負載RL，因為R0比較小，所以當負載RL比較大的時候，并聯后的總電阻還是接近于R0；只有當RL比較小的時候，才能對并聯后的總電阻產生較大的影響。因此，我們認為，共集電極放大電路具有外接較小的負載電阻RL的能力，也就是負載能力較強。
