電源電流保護工作原理介紹

現在的電路越來越追求可靠性、安全性，很多電路都設置過壓過流檢測電路，從而對電路進行保護，對于電路過流保護一般控制方法關斷式或者限流式。過流電路一般是用熔斷絲限流保護或者采取采樣電阻獲取電路信號，當電路過大后級電路關斷或者把電流限制在一個特定值，當電流正常時候電路正常工作。

當線路發生短路時，重要特征之一是線路中的電流急劇增大，這就需要設置相應的當電流流過某一預定值時，反應于電流升高而動作的保護裝置叫過電流保護。

電源的保護功能主要是過壓、過流保護兩種功能。

兩者之間的關系為：

任何一種電源在發生故障時，都有可能使輸出電壓或輸出電流失去控制，為了使用戶的負載不致因此而損壞，我公司的電源一般都設有過壓和過流保護。有些負載如阻性負載，當電源有故障，負載上的電壓有可能大幅上升，而電流的上升值不一定能超過過流保護值。此種情況宜用過壓保護，例如工作在50V，可將電壓保護值調至55V，如果電源故障只要電壓升至55V時，電源會自動切斷電壓輸出。當有些負載是容性負載時，由于大容量的電解電容器并聯在一起，當電源發生故障時，電流就可能大幅度上升，而電壓的升值卻不甚明顯，這時電源內部的過流保護部件會首先啟動，電源會自動切斷輸出。

過壓保護值在面板上有一只電位器，可以人工設定。而過流保護值是不能人工設定的，機內已經定死，一般為額定電流的1.2～1.5倍。需要說明的是，過壓保護會立即快速啟動，過流保護則有一秒左右的延時。這是因為如電源正常工作時，如電源的負載發生突然短路，此時電源輸出的瞬間電流是數倍或數十倍的額定電流值，可以認為是一個電流沖擊，遠遠超過過流保護的數值，但這時并不希望過流保護起作用。而希望短路解除后，電壓自動恢復正常。因此在設計過流保護時，要避開突發短路時的電流沖擊，而僅考慮使輸出過電流的時長達到一定的值才啟動過流保護。

過壓、過流保護是針對機內故障的，因此既然發生，電源就不應自動恢復。如果一定要再現，必須關機后重新開機。而短路保護、電流報警、短路報警功能是面對用戶的，如果電流已經下降，短路已經排除，相對的報警聲就會自動解除，電壓就會自動恢復正常。

保險絲限流保護

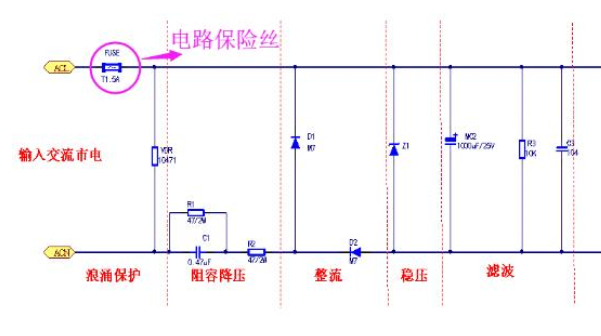

保險絲限流保護廣泛應用于開關電源等電路當中，保險絲有自恢復和不可恢復的，PPTC就屬于不可恢復的一種，保險絲的工作原理是電流發生異常時候，當功率升高到一定的強度時候，電流導致溫度過熱保險絲熔斷，輸入電路斷開。如下圖是阻容降壓電路圖，FUSE是電流保險絲，額定電流為1.5A；

采樣電阻獲取限流信號保護

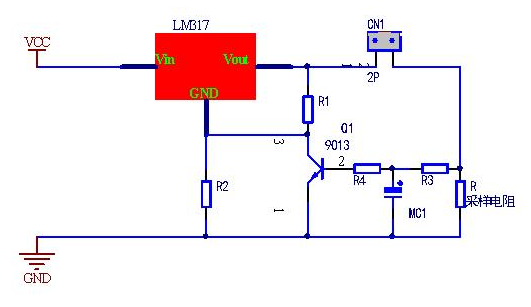

如下圖是LM317限流保護電路，2P的連接器接負載，其中R是采樣電阻，一旦電流過大，電容MC1充電，充電大于達到三極管9013的導通電壓，LM317的輸出電壓降至它的基準電壓之下，也可就是1.25V左右，從而保護負載。

還有很多電流保護電路，例如電流互感器檢測交流信號大小等。
