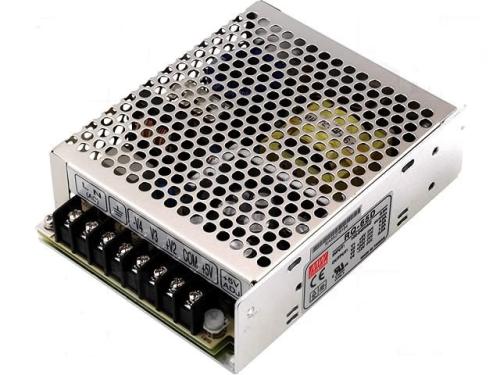

開關電源影響輸出電壓的指標形式介紹

一、描述輸入電壓影響輸出電壓的幾個指標形式

1、絕對穩壓系數

A．絕對穩壓系數：表示負載不變時，穩壓電源輸出直流變化量△U0與輸入電網變化量△Ui之比，即：K=U0/Ui。B．相對穩壓系數：表示負載不變時，穩壓器輸出直流電壓Uo的相對變化量△Uo與輸出電網Ui的相對變化量△Ui之比，即：S=△Uo/Uo/△Ui/Ui2、電網調整率它表示輸入電網電壓由額定值變化±10%時，穩壓電源輸出電壓的相對變化量，有時也以絕對值表示。3、電壓穩定度負載電流保持為額定范圍內的任何值，輸入電壓在規定的范圍內變化所引起的輸出電壓相對變化△Uo/Uo（百分值），稱為穩壓器的電壓穩定度。

二、負載對輸出電壓影響的幾種指標形式

1、負載調整率（也稱電流調整率）

在額定電網電壓下，負載電流從零變化到最大時，輸出電壓的最大相對變化量，常用百分數表示，有時也用絕對變化量表示。2、輸出電阻（也稱等效內阻或內阻）在額定電網電壓下，由于負載電流變化△IL引起輸出電壓變化△Uo，則輸出電阻為Ro=|△Uo/△IL| 歐。

三、紋波電壓的幾個指標形式

1、最大紋波電壓在額定輸出電壓和負載電流下，輸出電壓紋波（包括噪聲）的絕對值，通常以峰峰值或有效值表示。2、紋波系數Y（%）在額定負載電流下，輸出入紋波電壓的有效值Umrs與輸出直流電壓Uo之比，即：y=Umrs/Uox100%3、紋波電壓抑制比在規定的紋波頻率（例如50HZ）下，輸入電壓中的紋波電壓Ui~與輸出電壓中的紋波電壓Uo~之比，即：紋波電壓抑制比=Ui~/Uo~。

這里聲明一下：噪聲不同于紋波。紋波是出現在輸出端子間的一種與輸入頻率和開關頻率同步的成分，用峰-峰（peak to peak）值表示，一般在輸出電壓的0.5%以下；噪聲是出現在輸出端子間的紋波以外的一種高頻成分，也用峰-峰（peak to peak）值表示，一般在輸出電壓的 1%左右。紋波噪聲是二者的合成，用峰-峰（peak to peak）值表示，一般在輸出電壓的2%以下。

四、沖擊電流

沖擊電流是指輸入電壓按規定時間間隔接通或斷開時，輸入電流達到穩定狀態前所通過的最大瞬間電流，一般是20A～30A。

五、過流保護

過流保護是一種電源負載保護功能，可以避免發生包括輸出端子上的短路在內的過負載輸出電流對電源和負載的損壞。過流的給定值一般是額定電流的110%～130%。

六、過壓保護

過壓保護是一種對端子間過大電壓進行負載保護的功能。一般規定為輸出電壓的130%～150%。

七、輸出欠壓保護

當輸出電壓在標準值以下時，檢測輸出電壓下降或為保護負載及防止誤操作而關斷電源并發出報警信號，多為輸出電壓的80%～30%左右。

八、過熱保護

在電源內部發生異常或因使用不當而使電源溫升超標時關斷電源并發出報警信號。

九、溫度漂移和溫度系數

溫度漂移：環境溫度的變化影響元器件參數的變化，從而引起穩壓器輸出電壓變化。常用溫度系數表示溫度漂移的大小。

絕對溫度系數：溫度變化1℃引起輸出電壓值的變化△UoT，單位是V/℃或毫伏每攝氏度。

相對溫度系數：溫度變化1℃引起輸出電壓相對變化△UoT/Uo，單位是V/℃。

十、漂移

穩壓器在輸入電壓、負載電流和環境溫度保持一定的情況下，元件參數的穩定性也會造成輸出電壓的變化，慢變化叫漂移，快變化叫噪聲，介于兩者之間叫起伏。

表示漂移的方法有兩種：1．在指定時間內輸出電壓值的變化△Uot。2．在指定時間內輸出電壓的相對變化△Uot/Uo。考察漂移的時間可以定為1分鐘、10分鐘、1小時、8小時或更長。只有在精度較高的穩壓器中，才有溫度系數和溫漂兩項指標。

十一、響應時間

是指負載電流突然變化時，穩壓器的輸出電壓從開始變化到達到新的穩定值之間的一段調整時間。在直流穩壓器中，則使用矩形波負載電流時的輸出電壓波形來表示這一特性，稱為過渡特性。

十二、失真

這是交流穩壓器特有的。是指輸出波形不是正波形，而是產生了波形畸變。

十三、噪聲

如果按30HZ～18kHZ的可聽頻率來規定噪聲，這對開關電源的轉換頻率是不成問題的，但對于帶風扇的電源，要根據需要加以規定。

十四、輸入噪聲

為使開關電源保持正常工作狀態，輸入噪聲指標要根據多種條件來制定，包括額定輸入條件以及允許在工業用頻率上輸入并疊加的脈沖狀電壓（0～peak）。一般外加脈沖寬度為100～800us，外加電壓 1000V。

十五、浪涌

在輸入電壓以1分鐘以上的間隔按規定次數加一種浪涌電壓，以避免發生絕緣破壞、閃絡、電弧等異常現象。對于通信設備等規定的電壓數值為數千伏，一般為1200V。

十六、靜電噪聲

指在額定輸入條件下，外加到電源框體的任意部分時，全輸出電路能保持正常工作狀態的一種重復脈沖狀的靜電。一般保證5～10KV以內。

十七、穩定度

在允許使用條件下，輸出電壓的最大相對變化△Uo/Uo。

十八、電氣安全要求（GB 4943-90）
