開關電源的基本原理就是利用現代化電子技術，控制開關管開通和關斷的比率和維持輸出電源穩定的一種產品。

隨著科技的進步，我們逐漸的將電源的模式由元器件組成線路轉化為集成線路，現在我們看到最多的開關電源一般是由脈沖寬度調制 PWM 控制芯片和 MOS 管共同構成的小型、輕量化和高效率的電子設備。

開關電源說白了其實就和小孩子玩搭積木是一個原理的，我們可以把線路中的電阻電容等器件理解成積木中的最小單元，然后由這些最小的單元通過合理的組裝就能形成一些模塊；就比如你要搭建一輛汽車，那么你需要的就是組裝四個輪子，一個底盤，一個車身，一個引擎蓋，一個后備箱，方向盤，座位等等，你把這些模塊組裝好了之后，以后你需要搭建其他類型的車就可以把里面的輪子、方向盤等模塊拿出來使用，開關電源其實也是這個原理，你只要把各個模塊的功能都了解了，那么當你需要某個模塊時，就將其取出使用。

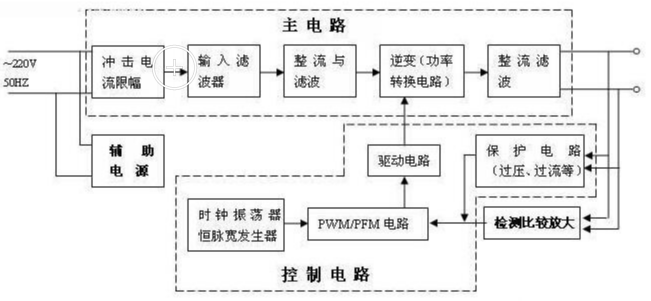

 一般的開關電源從組成可以分為四個大的模塊，分別為：主電路；控制電路；檢測電路和輔助電路；用一張簡單的圖片來了解一下他們之間的聯系：

從圖中，我們可以很容易的看出主電路這個大的模塊里包含 5 個小模塊，沖擊電流限幅，這個線路主要用來限制接通市電時電源瞬間產生的充電電流，我們俗稱沖擊電流，一般的開關電源都會通過一個 NTC 熱敏電阻來進行限制，高端一點的開關電源還會加上 TVS 避雷管等一些器件進行進一步限制。

輸入濾波器，一般采用在 LN 線之間加上差模電感，在 L/N 與大地之間加上共模電感，主要有兩個功能，一個是為了濾除電網中存在的雜波，另一個是為了阻礙電源自身產生雜波傳輸反饋給電網。

整流濾波電路，這個電路就比較常見了，幾乎所有電源都會使用到，主要功能就是將 AC 電壓轉換成比較平穩的 DC 電壓，整流功能一般采用整流橋堆或者二極管來實現，濾波線路一般采用 LC 線路，或者濾波效果更加好一點的π型濾波線路。

功率轉換電路，也就是我們電源的心臟部分，其中最主要的元器件就是變壓器，通過變壓器繞組的不同來將高壓直流轉換為低壓直流，具體計算可以參考之前變壓器設計部分。

輸出整流濾波線路，一般采用輸出二極管加上π型濾波線路進行組合。

檢測電路就比較簡單，主要包含各種的保護線路和反饋線路，從主電路中檢測各個信號是否正常，然后反饋給控制電路進行調整。

控制電路就是我們通常說的 PWM 線路，這個線路主要通過調節占空比來對輸出電壓進行調節，當然還有兩種調節方式，一種叫做 PFM，這個是通過調節頻率對電源輸出進行調節，另一種就是 PWM 和 PFM 的結合體。

輔助電源，在一般的開關電源里稱為 Standby 線路，這個線路一般作用是起到提供輔助電壓的作用，最常見的就是通過線路得到一個穩定的 VCC 電壓，然后提供給各個芯片。
