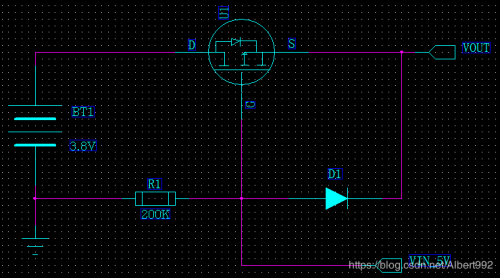

工作原理：

1、有 BAT1 3.8V，沒有 VIN_5V 時：

電壓從 U1 的 D 極經過 MOS 管的體二極管到達 S 極，S≈3.6V（假設體二極管壓降為 0.2V），因?yàn)?VIN_5V 沒有，所以 G=0V，Ugs=-3.6V，MOS 管會導通，MOS 管導通后，因?yàn)閷?dǎo)通壓降很小，體二極管會截止，S 電壓等于 3.8V；

2、有 VIN_5V，沒有 BAT1 3.8V 時：

U1 是截止的，VOUT=VIN_5V-Vdf（Vdf 是二極管 D1 的導通壓降），需要注意，R1 盡量選擇大一點的阻值，VIN_5V 通過 R1 對地會有耗流；

3、BAT1 3.8V 和 VIN_5V 都有時：

假設 U1 體二極管的壓降為 0.2V，二極管 D1 的導通壓降為 0.3V，3.8V 經過體二極管，S 為 3.6V，VIN_5V 經過 D1，使 S 極變?yōu)?4.7V，Ugs>0，MOS 管截止，所以最終 VOUT=4.7V，也就是 VOUT 使用的是 VIN_5V 的電源；

也就是說，在電池 BAT 和 VIN_5V 都有時，會優先使用 VIN_5V 的電。那我們?cè)傧胍幌拢?dāng) VIN_5V 突然斷電時，PMOS 的 G 極會變?yōu)?0V，Ugs=0-3.6V=-3.6V，MOS 管導通，VOUT=3.8V，所以這個電路優點就是 VIN_5V 斷電時，BAT1 的電會續上，保證 VOUT 不掉電。

此電路需要注意的幾個點：

1、MOS 管選擇合適的開啟電壓；

2、D1 的正向?qū)▔航敌枰紤]；

3、VOUT 后端負載的工作電壓確認好，以免造成電壓偏大或偏小。
