電源中光耦的選擇與替換分析

一、關于光耦

光電耦合器以光為媒介傳輸電信號。它對輸入、輸出電信號有良好的隔離作用，所以，它在各種電路中得到廣泛的應用。目前它已成為種類最多、用途最廣的光電器件之一。光電耦合器一般由三部分組成：光的發射、光的接收及信號放大。它具有抗干擾能力強，工作穩定，無觸點，使用壽命長，傳輸效率高等特點。

二、光耦選擇與替換

有時候由于各種原因使得現有電路板上的光耦找不到原有相同的型號來代替，但是手頭上有其他廠商，甚至其他型號的光耦，這時候需要給出合理的選擇看是否可替換現有的光耦，那么替換時候需要注意哪些問題呢？

1、封裝類型

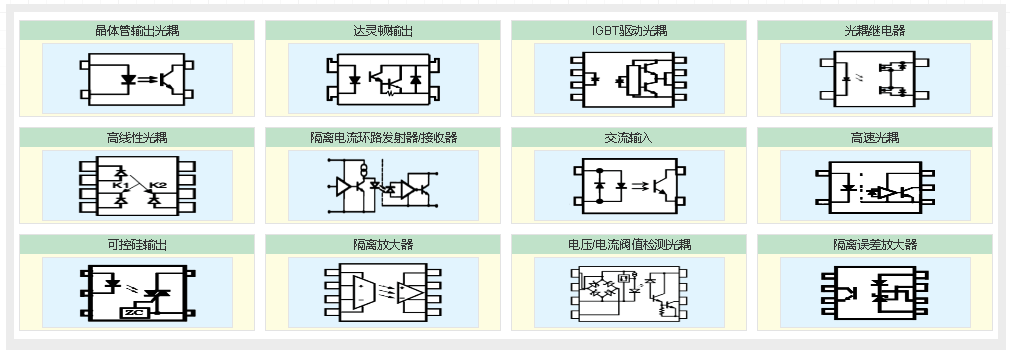

光耦根據封裝來分類有同軸型，雙列直插型，TO封裝型，扁平封裝型，貼片封裝型，以及光纖傳輸型等，根據實際電路看是哪一種封裝，這直接決定著是否可用此光耦；

2、線性或非線性

線性關系指的是CTR-IF的關系，一定范圍內,對于非線性光耦的電流傳輸特性曲線是非線性的，這類光耦適合于開關信號的傳輸，不適合于傳輸模擬量。而線性光耦的電流傳輸特性曲線接近直線，并且小信號時性能較好，能以線性特性進行隔離控制，常用的線性光耦有PC817系列。

例如對于開關電源中常用的光耦是線性光耦，不能能使用非線性光耦，有可能使振蕩波形變壞，嚴重時出現寄生振蕩。

3、電流傳輸比CTR

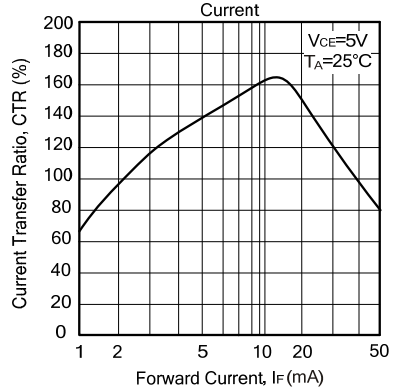

IF不同不同對應的CTR也不同，并且數據差異還很大，一般情況下在IF=5ma時，CTR值都應該與原有光耦所用區域CTR值的大體一致，要不然產品動態性很差，替代時需要注意選取合適的IF電流，使輸入控制電流的變動都能及時反饋到輸出端，保證產品反饋環的穩定。

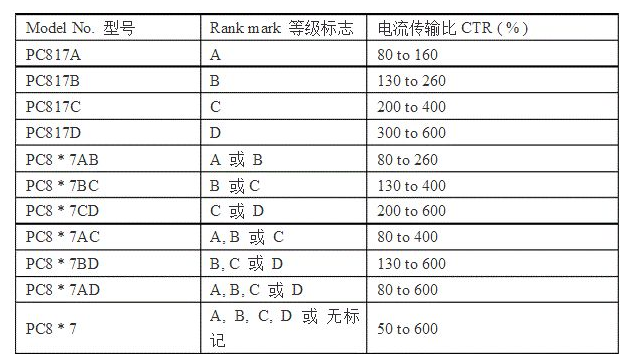

一般的，光耦的電流傳輸比CTR的允許范圍是50%一200%。若CTR<50%,那么光藕中的LED就需要較大的工作電流來驅動，甚至會增加電路功耗，再者單片機I/O口也不能提供過大電流，若CTR值過大,在啟動電路或者當負載發生突變時,有可能系統不穩定,影響正常輸出。另外需要注意的是對于相同型號的光耦也會有不同的等級，其中對應的CTR也會有所差異。

4、其他

例如工作溫度，光耦有一個工作范圍的溫度，要注意輸入控制電流IF是否會受溫度影響大；另外還有響應時間等。
