反激式開關電源原理介紹

反激的變壓器可以看作一個帶變壓功能的電感，是一個buck-boost電路。

反擊式開關變壓器

反激式開關電源是指使用反激高頻變壓器隔離輸入輸出回路的開關電源。“反激”指的是在開關管接通的情況下，當輸入為高電平時輸出線路中串聯的電感為放電狀態；相反，在開關管斷開的情況下，當輸入為高電平時輸出線路中的串聯的電感為充電狀態。與之相對的是“正激”式開關電源，當輸入為高電平時輸出線路中串聯的電感為充電狀態，相反當輸入為高電平時輸出線路中的串聯的電感為放電狀態，以此驅動負載

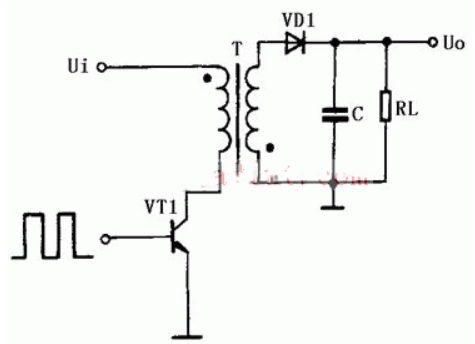

單端反激式變換

由于是在開關管T關斷期間變壓器向輸出電容器和負載提供能量，為反激變換器。

當開關晶體管Tr ton時，變壓器初級Np有電流 Ip，并將能量?jī)?chǔ)存于其中（E = LpIp / 2）。由于Np與Ns極性相反，此時二極管D反向偏壓而截止，無能量傳送到負載。當開關Tr off 時，由楞次定律： （e = -N△Φ/△T）可知，變壓器原邊繞組將產生一反向電勢，此時二極管D正向?qū)ǎ?fù)載有電流IL流通。反激式轉換器之穩態波形

反激的原理

反激的工作原理是在D的時候 原邊將能量存儲在變壓器的勵磁電感里面（標準反激電路沒有輸出電感）， 1-D的時候勵磁電感釋放能量給負載和輸出電容供電， 下一個D周期時輸出電容維持負載輸出。

反激式開關電源原理

單端反激開關電源采用的是穩定性很好的雙環路反饋的控制系統，所以它可以通過開關電源的PWM迅速調整脈沖占空比，從而在每一個周期內對前一個周期的輸出電壓和低級線圈充磁峰值電流進行有效調節，達到穩定輸出電壓的目的。這種反饋控制電路的最大特點是：在輸進電壓和負載電流變化較大時，具有更快的動態響應速度，自動限制負載電流，補償電路簡單
