一個復雜電路圖是由很多個單元電路組合實現的。 掌握單元電路的分析方法，就能夠看懂整個電路圖。 本文我們將分析單元電路之放大電路的特點及其功能作用。

作用與特點

放大電路的作用是對輸入信號進行放大，輸出信號幅度是輸入信號幅度的若干倍，其它特征不變。 結構特點是具有一個輸入端和一個輸出端。 常見的有電壓放大器、電流放大器、功率放大器等。

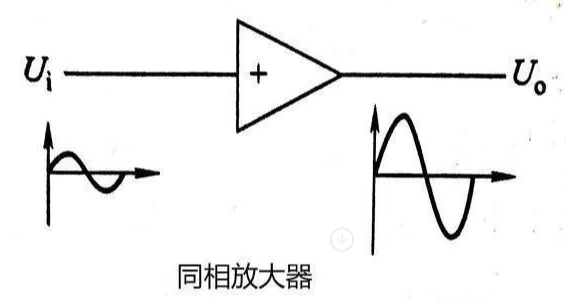

同相放大器是指輸出信號與輸入信號相位相同，但輸出信號幅度是輸入信號幅度的若干倍。

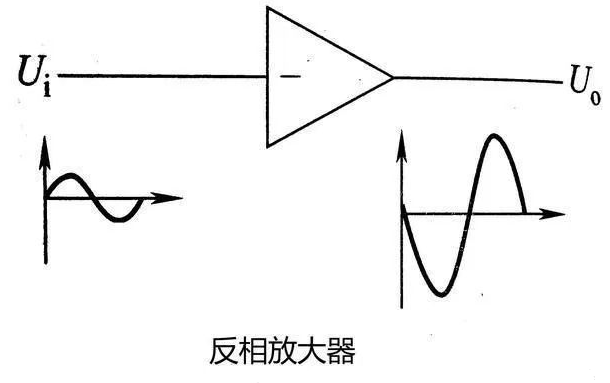

反相放大器是指輸出信號幅度是輸入信號幅度的若干倍，但相位相反。

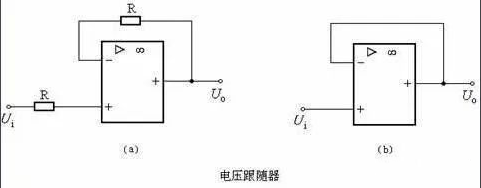

電壓跟隨器是共集電極電路，信號從基極輸入，射極輸出，故又稱射極輸出器。 基極電壓與集電極電壓相位相同，即輸入電壓與輸出電壓同相。

【拓展】電壓跟隨器電路的主要特點是：高輸入電阻、低輸出電阻、電壓增益近似為1，所以叫做電壓跟隨器。 極端一點理解的話，當輸入阻抗很高時，就相當于對前級電路開路，當輸出阻抗很低時，對后級電路就相當于一個恒壓源，即輸出電壓不受后級電路阻抗影響。 一個對前級電路相當于開路，輸出電壓又不受后級阻抗影響的電路當然具備隔離作用，即使前、后級電路之間互不影響。 而隔離作用就是將負載對輸入端的影響隔離掉。

舉一個應用的典型例子：電吉他的信號輸出屬于高阻，接入錄音設備或者音箱時，在音色處理電路之前加入這個電壓跟隨器，會使得阻抗匹配，音色更加完美。 很多電吉他效果器的輸入部分設計都用到了這個電路。 電壓隔離器輸出電壓近似輸入電壓幅度，并對前級電路呈高阻狀態，對后級電路呈低阻狀態，因而對前后級電路起到“隔離”作用。 電壓跟隨器常用作中間級，以“隔離”前后級之間的影響，此時稱之為緩沖級。 基本原理還是利用它的輸入阻抗高和輸出阻抗低之特點。

各種衰減器

衰減器也是放大電路，只不過可以理解為放大倍數為負數的放大器。

【拓展】衰減器(衰減，用于描述傳輸過程中從一端到另一端的信號減少的量值)，英文名稱為attenuator，官方定義為“在指定的頻率范圍內，一種用以引入一預定衰減的電路”，一般以所引入衰減的分貝數及其特性阻抗的歐姆數進行標明，是無線電領域常用部件，廣泛用于電子儀器的測量、電磁兼容測試、以及測量儀器內部的衰減等等， 其性能的好壞直接影響測試的準確度和測量儀器的精度。 在有線電視系統里廣泛使用衰減器以便滿足多端口對電平的要求。 如放大器的輸入端、輸出端電平的控制、分支衰減量的控制。

衰減器的主要用途是：（1）調整電路中信號的大小； （2）在比較法測量電路中，可用來直讀被測網絡的衰減值； （3）改善阻抗匹配，若某些電路要求有一個比較穩定的負載阻抗時，則可在此電路與實際負載阻抗之間插入一個衰減器，能夠緩沖阻抗的變化。 衰減器接于信號源和負載之間，是由電阻元件組成的四端網絡，它的特性阻抗、衰減都是與頻率無關的常數，相移等于零。 簡單說來，衰減器可理解為放大倍數為負數的放大器。

衰減器主要可分為無源衰減器和有源衰減器兩種，其中，無源衰減器又可分為固定衰減器和可調衰減器，而有源衰減器一般與熱敏元件配合使用，以構成可變衰減器。 常用的固定衰減器有對稱型的T型、Ⅱ型、橋T型和倒L型（不對稱型）等幾種結構，T型、型、橋T型屬于對稱衰減器，主要用于衰減。 而倒L型屬于不對稱衰減器，主要用于阻抗匹配。 倒L型不對稱衰減器構成阻抗匹配器，與對稱衰減器所不同的是，不能指定衰減量，其輸入輸出阻抗確定后，其衰減量也就確定了。

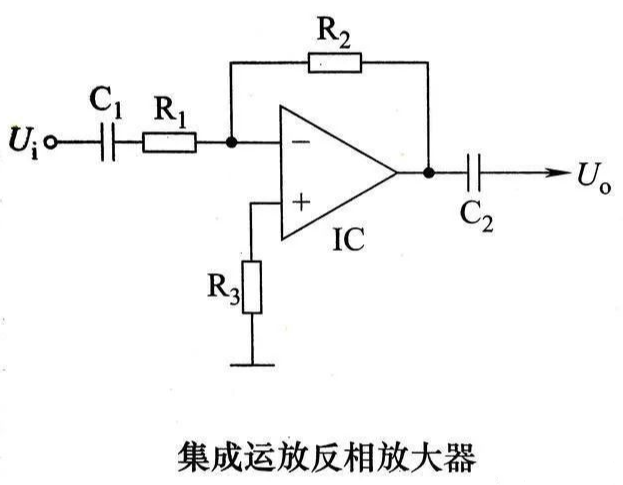

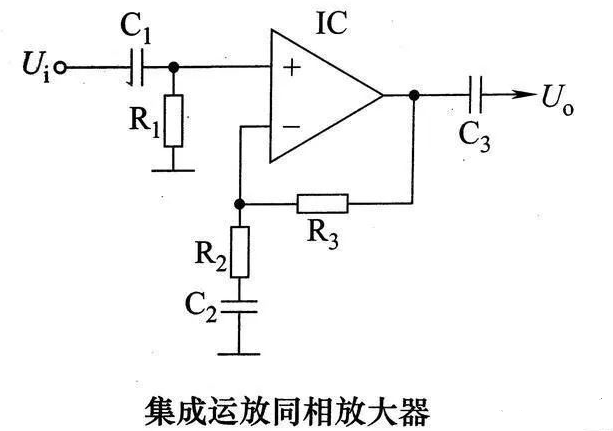

有些放大器，在輸入端與輸出端之間是晶體管或集成運放等放大器件。 有些放大器具有負反饋。 如果輸出信號是由晶體管發射極引出，則是射極跟隨器電路。

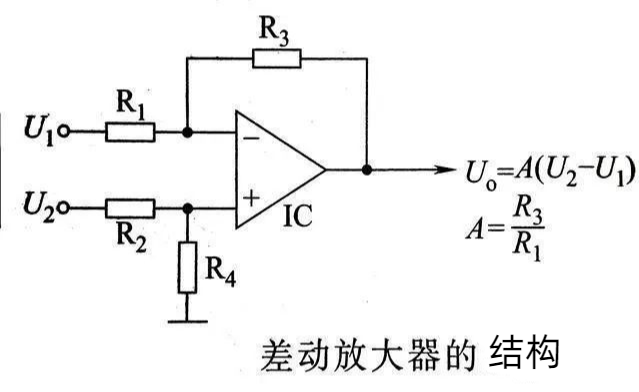

差動放大器的結構特點是具有兩個輸入端（正極和負極輸入端）和一個輸出端。 集成運放IC的輸出端與輸入端之間接有一反饋電阻R3，使IC工作與線性放大狀態，輸出信號是兩個輸入信號信號差值的A倍（A=R3/R1）
