共模電感在開關電源電路中的應用介紹

共模電感（共模扼流圈），構成各種濾波器對電磁干擾進行濾波，抑制各種高速信號產生的電磁波向外發射，所以它一般是應用于開關電源電路中起抑制作用。共模電感對交流電流起著阻礙的作用。對于共模電感，我們一般見的比較多的就是貼片和繞線等。

例如：在電路中有一組并行的線路，基本不會影響正常的信號通過，但是當帶有有共模電流信號經過時，由于共模電流具有同向性，此時的線圈呈現為高阻抗?fàn)顟B(tài)，會產生較強的阻尼效果，在線圈內產生同向的磁場而增大線圈的感抗，這時候共模電流會被衰減，以此來達到抑制干擾的目的。

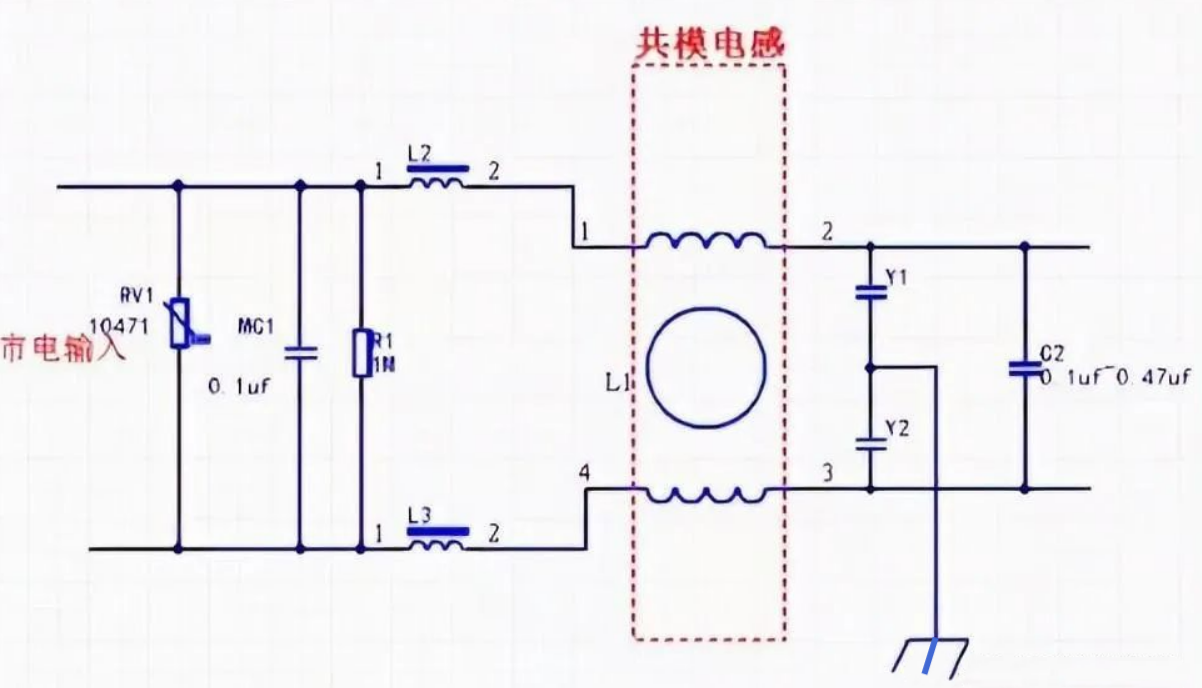

如上圖所示：是開關電源電路中的部分原理圖，其中起抑制共模干擾作用的L1就代表共模電感，共模信號是幅度相等且相位相同的信號，它產生的噪聲是兩根線分別對地的噪聲。理解了共模噪聲，共模電感在電路中如何起抑制干擾的作用，我們就知道為什么共模電感會接在交流電路中的一側了。
