開關電源輸出電壓不足的原因有哪些

開關電源輸出電壓不足有幾個方面的原因：

一、負載電流過大

有可能是負載過大，超出開關電源的帶載能力，因為開關電源的輸出功率一定，如提問者所指的12V3A，輸出功率只有36W，若負載電流大于3A，就會把輸出電壓拉低。 斷開負載再測量開關電源輸出電壓，若輸出仍然不正常，極有可能是開關電源內部故障；若輸出正常，接上電源串聯電流表測量負載電流是否過大，若負載電流過大，屬于開關電源輸出功率不足的原因，需要更換輸出電流更大的開關電源。若之前輸出正常，說明后端負載有短路等故障，導致負載電流過大。也可以接4Ω功率12W以上模擬負載測試，若輸出正常，開關電源沒問題；若輸出電壓偏低，開關電源內部故障，帶載能力下降。

二、輸入電壓偏低

開關電源輸入電壓范圍較寬，一般100V~240V左右，正常情況下輸入交流電電壓不會偏低至100V以下，這種情況很少，可以測量一下輸入電壓，也有可能是線路接觸不良等故障導致輸入電壓偏低。

三、開關電源內部故障

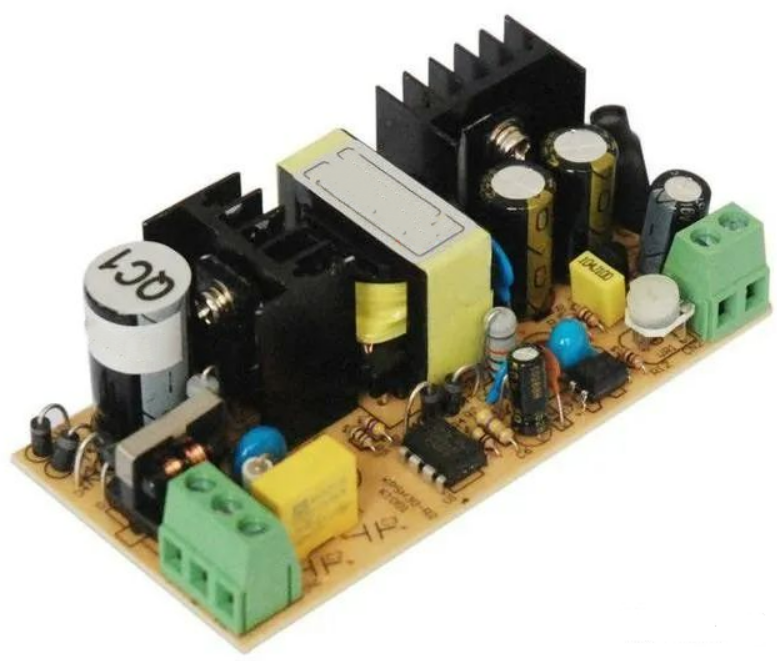

空載輸出電壓偏低或空載輸出電壓正常接上3A的模擬負載時電壓偏低時，屬于開關電源內部電路故障。 開關電源內部一般具有電磁干擾濾波電路（EMI）、整流濾波電路、功率開關管、PWM控制器電路、副邊反饋電路、過欠壓保護、過流短路保護電路等。

其基本原理是先通過整流將220V交流電轉化為高壓直流電，再通過電源驅動芯片、開關管等進行PWM脈寬調制轉化為高頻交流信號，經過高頻變壓器輸出，然后整流得到直流電壓，大部分開關電源輸出端會實時進行電壓監測，通過光耦進行反饋，當電壓偏高或偏低時能夠實時調整。 開關電源輸出電壓偏低可能的內部電路故障：輸出反饋端的穩壓二極管變質（短路或穩壓值偏低等）、反饋電阻變質（比如上圖R4、R6）；原邊控制端開關管故障；電源驅動芯片故障（PWM控制器電路）、整流二極管故障、高頻變壓器故障等，故障原因查找時，需要一步步測量分析。
