晶體管分類圖:按照該分類,掌握其種類

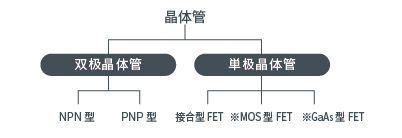

1. 按結構分類
根據工作原理不同分類,分為雙極晶體管和單極晶體管。
雙極晶體管
雙是指Bi(2個)、極是指Polar(極性)。雙極晶體管,即流經構成晶體管的半導體的電流由空穴(正極性)和電子(負極性)產生。一般而言的晶體管是指這種由硅構成的晶體管。
FET
Field Effect Transistor的簡稱,是指場效應晶體管。有接合型FET和MOS型FET以及GaAs型。
接合型FET多用于音頻設備等的模擬電路中,MOS型FET主要用于微控制器等數字IC。
GaAs型用于衛星廣播信號接收等的微波增幅。
※MOS
Metal Oxide SemicONductor的簡稱,因其構造分別是金屬 (Metal)、硅酸化膜 (Oxide)、半導體 (SemicONductor),故稱MOS。MOS還分為P型、N型、C型,因?yàn)橄M(fèi)電流小,用于微控制器等集成度高的IC。
2. 按功率分類
主要以最大額定值的集電極功率PC進行區分的方法。大體分為小信號晶體管和功率晶體管,一般功率晶體管的功率超過1W。ROHM的小信號晶體管可以說是業界第一的。
小信號晶體管
最大集電極電流 (IC(max)) 在500mA以下,最大集電極功率 (PC(max)) 不超過1W的晶體管。相對功率晶體管而得名,一般以樹脂封裝居多,這是其特點之一。
功率晶體管
一般功率晶體管的功率超過1W。相比小信號晶體管擁有更大的最大集電極電流、最大集電極功率,對于散熱而言,它本身形狀就很大 ,有的功率晶體管上還覆蓋著金屬散熱片。
晶體管"一詞由Transfer(傳送信號)和Resistor(電阻器)組成。構成晶體管的硅是形成地球的巖石中大量含有的物質。因此,晶體管也俗稱"石",設計者常用"…之石"的叫法

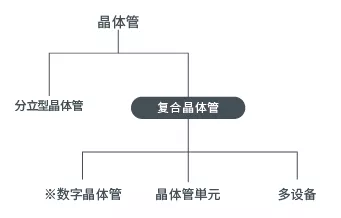

3. 按集成度分類
為滿足客戶需求,ROHM在分立式晶體管以外,還制造集成多個晶體管的復合晶體管。包括內置電阻的數字晶體管、集多個晶體管于一體的晶體管陣列,還有構成簡單電路的晶體管單元。
※數字晶體管
內置電阻的晶體管。它是在電路設計中將頻繁使用的部分標準化的產物。
4. 按形狀分類

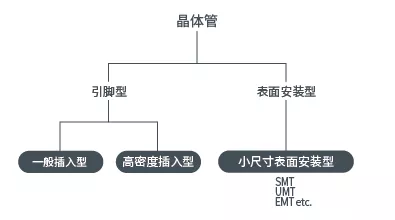

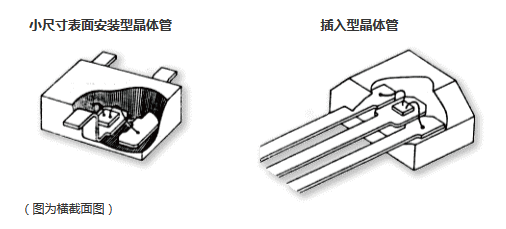

根據功率及安裝形態,決定了晶體管的外形大小和形狀。大體分為引腳型和表面安裝型。
