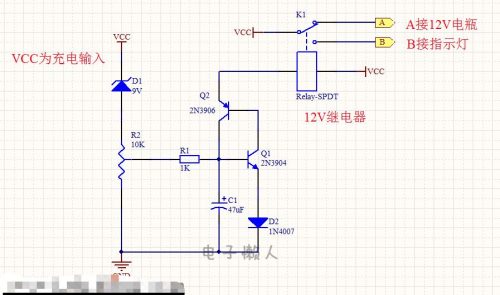

電路功能介紹：

本例電路可實現12V電瓶充電至14.4V時觸發保護。

整個電路的工作過程：

電瓶電壓在充電過程中是變化的。鉛酸電池一般采取三段充電方式：恒流，恒壓和浮充。

電池電壓在10.5V以上時進行恒流充電，當恒流充電至電池電壓升為14.4V時改成恒壓充電，到充電電流小于一定值時，進入浮充階段，浮充電壓可設為13.5V。當然這些電壓點需要根據環境溫度改變而有效的改變。

首先，我們先介紹一下整個電路的一個保護過程：

當接12V電瓶時，繼電器的常閉觸點是閉合的，常開觸點是斷開的。隨著恒流充電開始，電瓶電壓從10.5V慢慢上升，由于VCC充電輸入也連接到電瓶，所以VCC的電壓也會上升。

當電瓶電壓上升到14.4V時，使三極管Q1導通。三極管Q1導通后，三極管Q2的基極有電流流過，三極管Q2也開始導通。

三極管Q2導通后，Q2的集電極的電流會流至三極管Q1的基極，這樣形成一個互鎖的形式使繼電器導通。

繼電器導通后，常開觸點閉合，常閉觸點斷開，這樣B所接的指示燈就會被點亮，提醒電瓶充電已經好了；同時，VCC與電瓶的連接就被斷開。

但是本電路與上一個實例相比較而言，本例電路需要調節電位器R2的電阻，確保14.4V，繼電器能夠動作。

調節方法如下：

1、先將電瓶換成一個其他類型的負載，比如指示燈A。然后VCC接入一個可調電源。

2、然后慢慢調整R2的電阻，從最小處開始往上調，直到VCC為14.4V，繼電器動作。調節完畢。

但是，本例對電瓶的充電，只能進行到恒流充電，后面的浮充和恒壓充電階段都沒有，所以還是有一些缺陷。

注意：

在實際制作時，根據你手上不同的穩壓管和電阻值，可相應的調整本例電路參數使三極管Q1和Q2能夠?qū)ǎ^電器能夠動作即可。
