LM358的工作原理與引腳圖文介紹

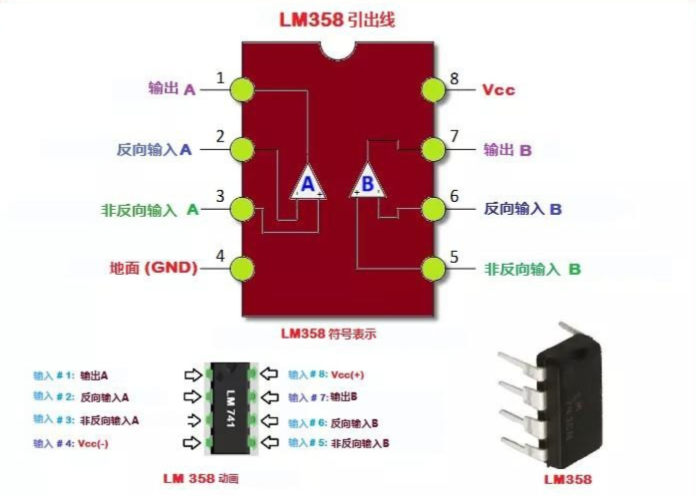

LM358引腳圖及功能

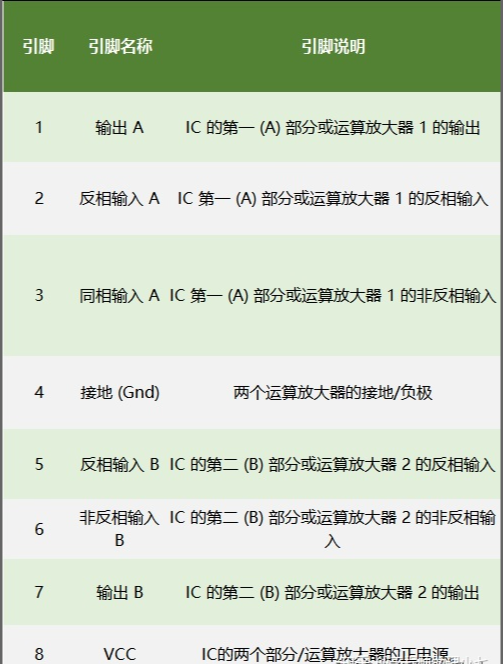

LM 358 共有 8 個引腳，每個引腳具有不同的單獨功能，下面為 LM 358引腳圖及功能。

引腳 1 和引腳 8 是比較器的輸出。

引腳 2 和引腳 6 為反相輸入。

引腳 3 和引腳 5 是同相輸入。

引腳 4 是 GND 端子。

引腳 8 是 VCC+。

運算放大器：

運算放大器，或簡稱運算放大器，本質上是一種直流耦合高增益電壓放大設備，它們非常適合用于信號調理、直流放大、濾波，并可與外部反饋組件（如其輸出之間的電容和電阻器）一起使用輸入端子。

運算放大器根據其反饋配置執行不同的功能，無論是電阻式、電容式還是兩者兼而有之，在此基礎上，它可以使用差分放大器、積分器或加法器。

同相輸入：

運算放大器的同相輸入在LM358的電路圖上用“+”號標記，同相輸入為3

引腳。發現正電壓施加到同相輸入，然后它不會發生變化，它將在輸出端產生正擺動。

如果將變化的波形（例如正弦波）應用于非反相輸入（例如 LM358 中的引腳 3），那么它將以相同的方式出現在輸出端，它沒有被倒置。

反相輸入：

運算放大器的反相輸入在 LM358 的電路圖中用“-”號標記，反相輸入為 2 號引腳。

當在反相輸入端施加正電壓時，將產生負電壓擺幅。因此，對反相輸入應用正弦波，將在輸出端出現反相。

LM358工作原理

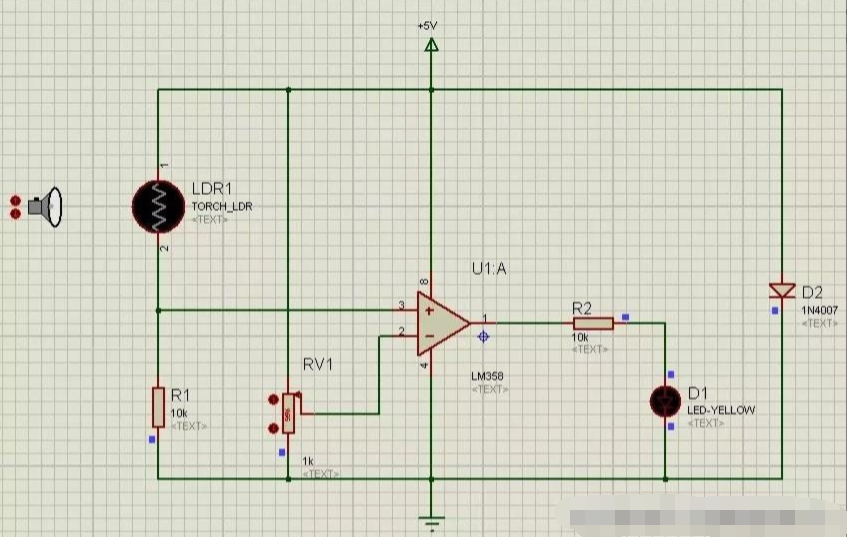

這里設計了一個LM358的Proteus模擬，可以讓你更好地了解LM358IC的工作原理。在這個模擬中，根據LDR值設計了一個小型自動LED開關電路。圖像如下圖所示：

你可以在上圖中看到，我將LDR連接在輸入引腳上，而LED連接在LM358的輸出引腳上。

現在，當LDR變暗時，LED將保持關閉狀態，但當LDR亮起時，LED也會亮起。

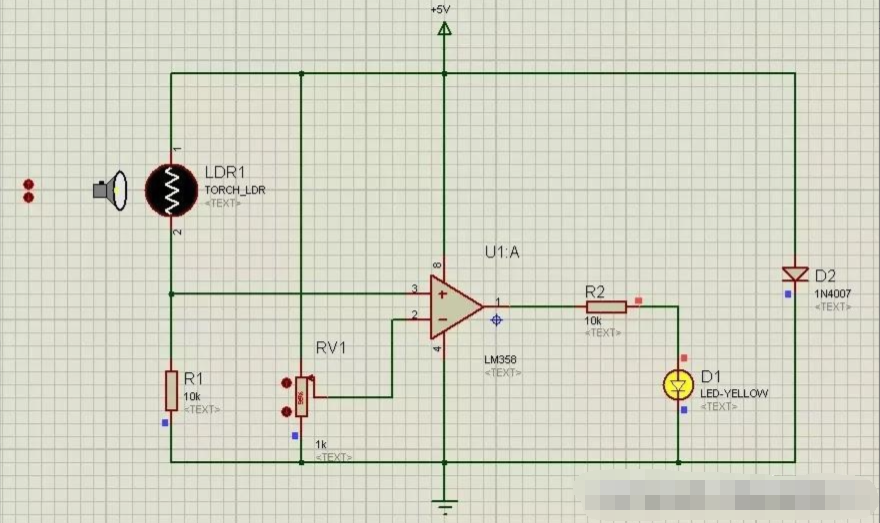

可變電阻用于靈敏度目，在下圖中，顯示了它的ON狀態：

你可以在上圖中看到現在LED亮起，因為LDR亮著。
