PC817光耦合器電路介紹

光耦合器也稱為光隔離器，光電耦合器和光隔離器是一種半導體器件，允許電信號通過光在兩個隔離電路之間傳輸。該元件包括LED和光敏器件兩部分。有不同種類的光隔離器，如 PC817、MOC3021、MOC3053和PC817 等光耦合器。

什么是PC817光耦？

PC817是一種光耦合器，包括一個光電晶體管和一個IR二極管。在各式各樣的電路中，濾波器起到去除噪音的關鍵作用。當包含電容器和電阻器的電路始終消除輸入信號中的噪聲時，電容器和電阻器的值通常取決于內部信號。

在PC817光電耦合器電路中，IR從一個部分獲取噪聲信號，并使用IR信號將其傳輸到另一端，使其根據電路設計執行。PC817 IC包括一個LED和一個光電晶體管，無需任何物理連接，它們以光學方式連接在一起，信號可以在i/p與o/p之間傳輸。

對于任何微控制或電壓較低的直流設備，他都可以直接連接。從這個IC的每個方面來看，輸入電壓都會產生類似的效果；它只將信號傳輸到接收器，之后，接收器將像輸出一樣提供邏輯信號。（因控制操作和體積小而具有多種用途）

如何在電路中長期安全使用？

當您想在電路中穩定地使用PC817光電耦合器時，建議始終保持在最高額定值一下使用。負載不應像普通LED那樣驅動超過50mA；內部紅外LED可以通過在pin-1（即IR LED的陽極或陰極引腳）使用限流電阻來導出。

該元件不應在-30攝氏度和100攝氏度以上運行。始終應在-55攝氏度以上~125攝氏度以下的溫度進行運行/存放。

PC817光耦電路

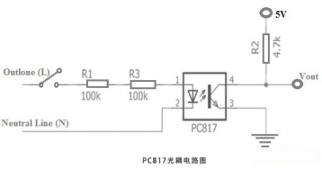

PC817 C光電耦合器的電路圖如下所示。在這個電路中，像PC817這樣的IC是必不可少的元件，用來切換直流電路。

上述光耦合器電路中使用了一個光電晶體管，該電路作為一個普通的晶體管開關工作。在該電路中，使用了基于光耦合器的低成本光電晶體管。紅外 LED 的控制可以通過開關“S1”完成。

一旦開關被激活，9V 電池就會使用 10K電阻向LED 提供電流。LED 的強度可以通過電阻"R1”來控制。如果我們將電阻值修改得更小，那么 LED 強度會更高，從而使晶體管增益更高。

在電路的另一側，可以通過IR LED控制光電晶體管。一旦LED產生紅外光，光電晶體就會接觸，輸出電壓將為0，因此連接在它后面的負載將被關閉。

PC817光耦工作起來非常簡單，但是要通過各種不同規格的設備來使用它。在輸入端，光耦合器需要一個限流電阻，但在輸出端，我們需要通過電源引腳固定邏輯輸出引腳。一旦產生紅外線信號，由于電流的變化，邏輯條件將從 1變為 0。
