LM339N為四路電壓比較器，采用雙列直插14腳封裝，最高工作電壓為±18V，功耗為265mW，應用在電磁爐等產品中。兼容或代換參考型號：LM339、IR2339、μA339PC，μPC339C、TA75339。本文介紹了采用LM339N設計的儀表電路。

1.LM339N特點

(1)失調電壓小，典型值為2mV;

(2)電源電壓范圍寬，單電源為2--36V，雙電源電壓為正負1V--正負18V;

(3)對比較信號源的內阻限制較寬;

(4)共模范圍比較大;

(5)差動輸入電壓范圍較大，大到可以等于電源電壓;

(6)輸出端電位可靈活方便的選用。

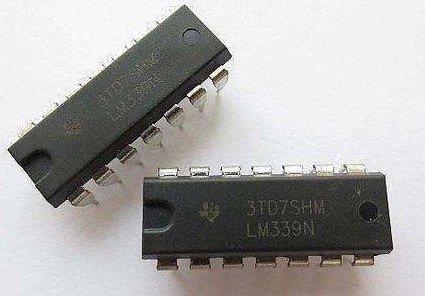

圖1 LM339N外形圖

2.儀表概述

儀器儀表是用以檢出、測量、觀察、計算各種物理量、物質成分、物性參數等的器具或設備。真空檢漏儀、壓力表、測長儀、顯微鏡、乘法器等均屬于儀器儀表。廣義來說，儀器儀表也可具有自動控制、報警、信號傳遞和數據處理等功能，例如用于工業生產過程自動控制中的氣動調節儀表，和電動調節儀表，以及集散型儀表控制系統也皆屬于儀器儀表。

3.電路設計

圖2是一款由運放電路組成的儀表盤電路，能夠顯示蓄電池的電量和電動自行車的時速。常用的運放電路有LM324和LM339N，它們的內部都有四個獨立的運算放大器，區別在于它們的引腳功能不同而已。在本電路中，LM339N中的四個運算放大器接成了比較放大器，用來顯示蓄電池的電量。

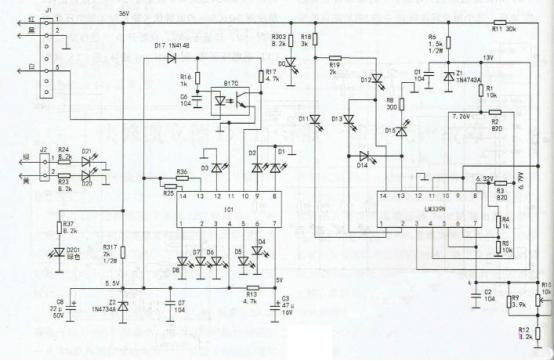

圖2 由運放電路組成的儀表盤電路

電阻Rl~R5組成階梯式分壓電路，給LM339N中的四個比較器的反向輸入端輸入不同的電壓值;四個比較器的同向輸入端連在一起，接到由R9~R12組成的蓄電池電壓測試電路中的A點。由于A點電壓會隨蓄電池電壓的變化而變化，依據電壓比較器的特性(同相端電壓大于反相端電壓時，輸出端為高電位，反之為低電位)，輸出端的電位發生改變，顯示電路中的不同發光二極管Dll~D15被點亮，以顯示不同的電量。

ICl、光輯及發光二極管Dl~D8組成速度顯示電路。雖然ICl的型號已磨掉，但通過電路分析，判斷該IC應是一塊具有計數功能的移位寄存器，⑦腳是復位腳，⑩腳是計數信號輸入端，光輯中發射管負極每接地一次，它就得到一個低電位的觸發信號。

在檢修這個電路的時候，測量A點的電壓尤為重要，如果它小于某一個分壓值，而與之對應的發光二極管不亮，則LM339N損壞。ICl的好壞判斷如下:先測它的電源端④腳和復位端⑦腳電壓是否均為+5V，然后快速把光鍋中發射營的負極與地多次瞬間短接，如果Dl~D8都不亮，就可以斷定該IC損壞。另外，可調電阻RI0常因接觸不良而造成蓄電池電量顯示不準。
