了解 MOS 管的開通 / 關斷原理你就會發現，使用 PMOS 做上管、NMOS 做下管比較方便。使用 PMOS 做下管、NMOS 做上管的電路設計復雜，一般情況下意義不大，所以很少采用。

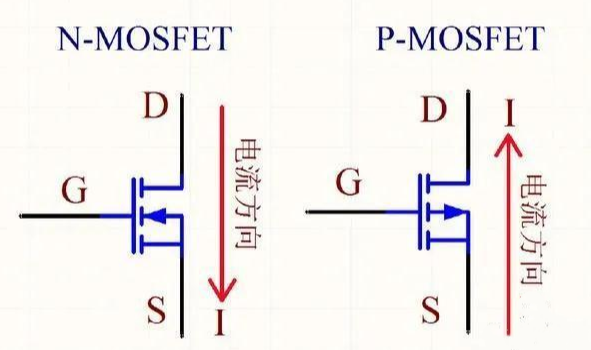

下面先了解 MOS 管的開通 / 關斷原理，請看下圖：

NMOS 管的主回路電流方向為 D→S，導通條件為 VGS 有一定的壓差，一般為 5~10V（G 電位比 S 電位高）；而 PMOS 管的主回路電流方向為 S→D，導通條件為 VGS 有一定的壓差，一般為 -5~-10V（S 電位比 G 電位高），下面以導通壓差 6V 為例。

NMOS 管

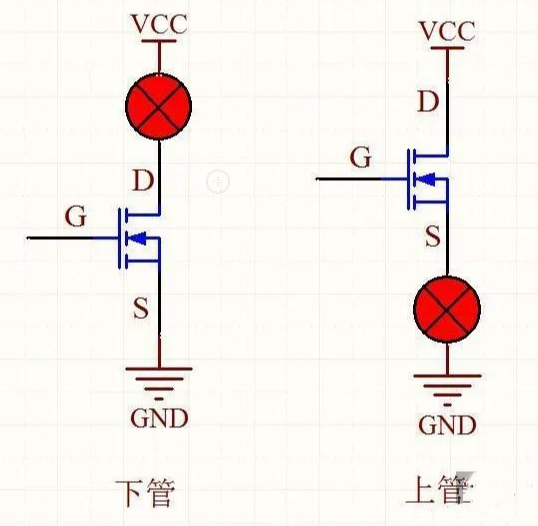

使用 NMOS 當下管，S 極直接接地（為固定值），只需將 G 極電壓固定值 6V 即可導通；若使用 NMOS 當上管，D 極接正電源，而 S 極的電壓不固定，無法確定控制 NMOS 導通的 G 極電壓，因為 S 極對地的電壓有兩種狀態，MOS 管截止時為低電平，導通時接近高電平 VCC。當然 NMOS 也是可以當上管的，只是控制電路復雜，這種情況必須使用隔離電源控制，使用一個 PMOS 管就能解決的事情一般不會這么干，明顯增加電路難度。

PMOS 管

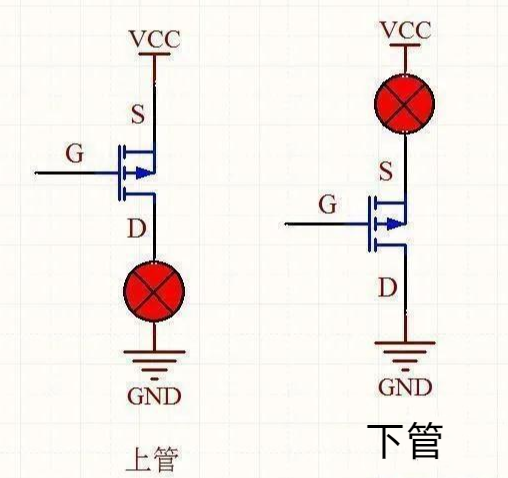

使用 PMOS 當上管，S 極直接接電源 VCC，

S 極電壓固定，只需 G 極電壓比 S 極低 6V 即可導通，使用方便；同理若使用 PMOS 當下管，D 極接地，S 極的電壓不固定（0V 或 VCC），無法確定控制極 G 極的電壓，使用較麻煩，需采用隔離電壓設計。
