NPN型三極管與PNP型三極管開關電路原理分析

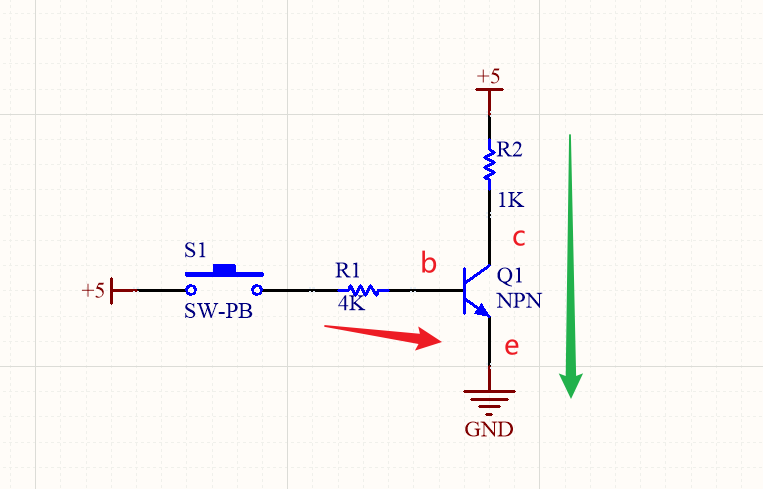

NPN型三極管開關電路原理分析

當S1閉合時，就會約有1mA電流流過be極，此時Vb點電壓為0.6V左右，此時三極管會工作在飽和狀態，ce極會完全打開，導通。c極的電平會被拉到0V,負載R2兩端壓降為5V。

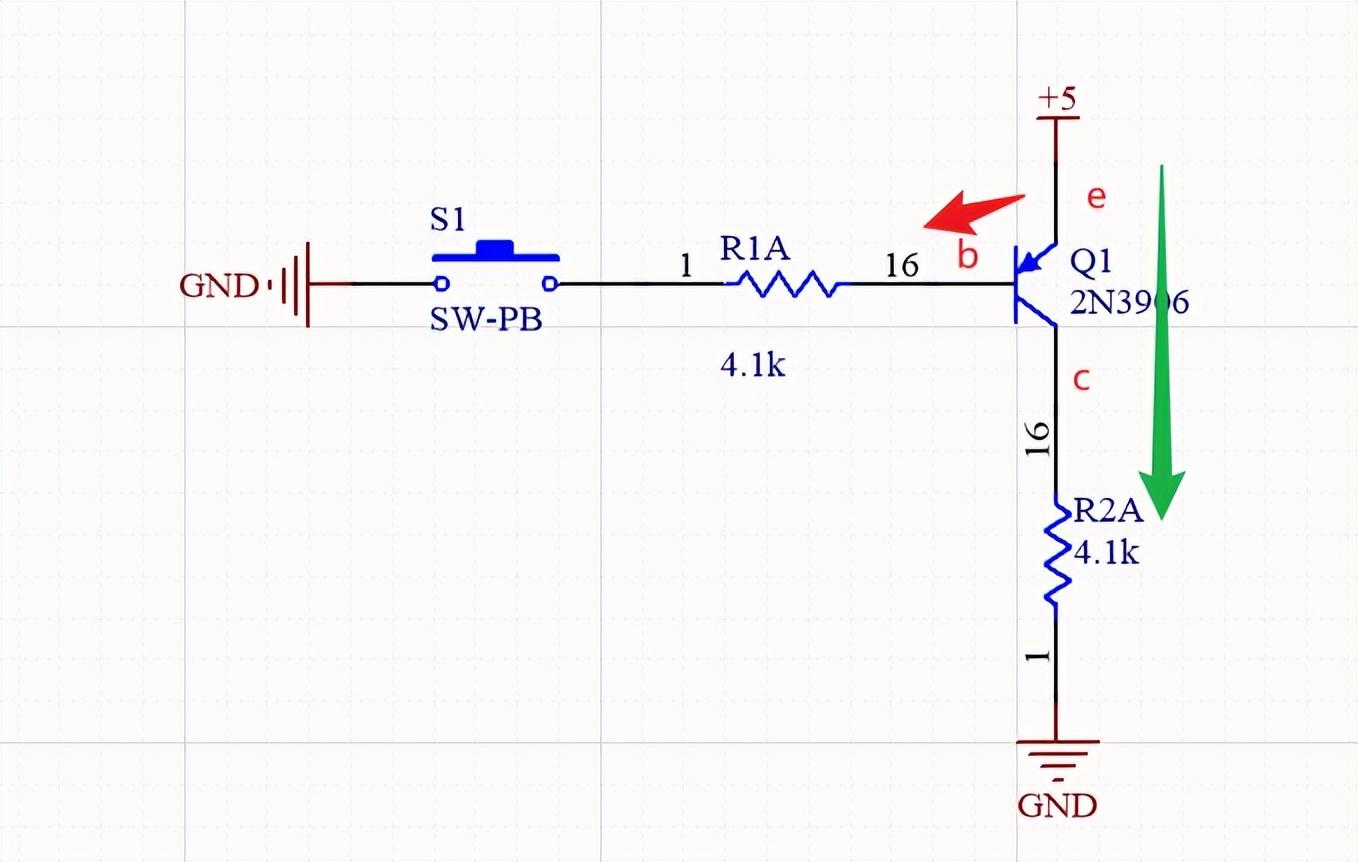

PNP型三極管開關電路原理分析

此圖為PNP型三極管開關電路，按下S1，約1mA左右電路由e流向b,經R1A這個電阻流向GND，三極管被完全打開，也就是飽和狀態，e極到c極完全導通，c點的電壓為5V左右。
