貼片場效應管怎么測試好壞

Mos管封裝分為插件mos管和貼片mos管　MOS管，即在集成電路中絕緣性場效應管。MOS英文全稱為金屬-氧化物-半導體，描述了集成電路中的結構，即：在一定結構的半導體器件上，加上二氧化硅和金屬，形成柵極。MOS管的source和drain是可以對調的，都是在P型backgate中形成的N型區。貼片MOS管是一種小型的、低功耗的、可以在印刷電路板上安裝的MOSFET（金屬氧化物半導體場效應晶體管）。它們通常用于控制電源、控制電流、控制電壓和控制信號。

貼片MOS管的引腳可以通過查看其封裝形狀來判斷。一般來說，貼片MOS管的引腳分別為源極（S）、漏極（D）和控制極（G）。源極和漏極的位置可以通過查看封裝形狀來確定，而控制極的位置則可以通過查看封裝形狀中的控制符號來確定。

貼片MOS管具有低功耗、低噪聲、低漏電流、高穩定性和高可靠性等優點，因此在電子設備中得到了廣泛應用。它們可以用于控制電源、控制電流、控制電壓和控制信號，以及用于放大和濾波等電路中。

貼片mos管怎么測試好壞

1. 檢查貼片MOS管的外觀，檢查是否有損壞或污染。

2. 測量貼片MOS管的靜態特性，包括漏極電流、正向壓降和反向壓降等。

3. 測量貼片MOS管的動態特性，包括延遲時間、上升時間和下降時間等。

4. 測量貼片MOS管的熱特性，包括熱阻和熱電壓等。

5. 測量貼片MOS管的電磁兼容性，包括抗擾度和抗干擾度等。

還可以通過模擬電路來測試貼片MOS管的性能。另外，還可以通過使用專用測試儀器來測試貼片MOS管的性能。

貼片mos管的常見封裝有哪些

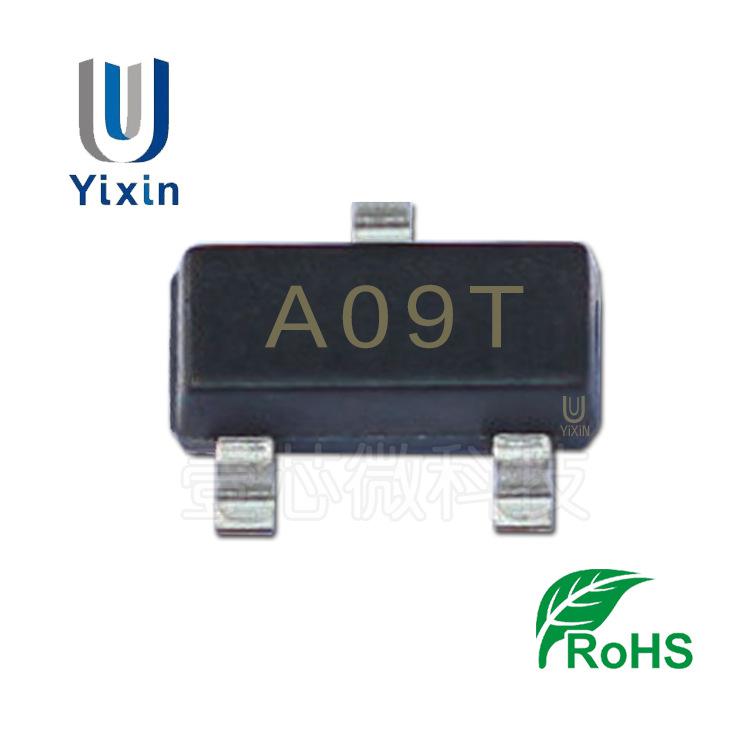

1、SOT封裝

SOT（Small Out-Line Transistor）小外形晶體管封裝。這種封裝就是貼片型小功率晶體管封裝，比TO封裝體積小，一般用于小功率MOSFET。

SOT小外形晶體管封裝的特點，這種封裝就是貼片型小功率晶體管封裝，比TO封裝體積小，一般用于小功率MOS管比較常見。

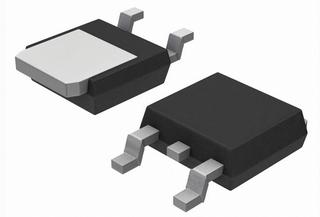

2、TO-252封裝

TO（Transistor Out-line）的中文意思是“晶體管外形”。這是早期的封裝規格，例如TO-92，，TO-220，TO-252等等都是插入式封裝設計。近年來表面貼裝市場需求量增大，TO封裝也進展到表面貼裝式封裝。

TO252和TO263就是表面貼裝封裝。其中TO-252又稱之為D-PAK，TO-263又稱之為D2PAK。

D-PAK封裝的MOSFET有3個電極，柵極（G）、漏極（D）、源極（S）。其中漏極（D）的引腳被剪斷不用，而是使用背面的散熱板作漏極（D），直接焊接在PCB上，一方面用于輸出大電流，一方面通過PCB散熱。所以PCB的D-PAK焊盤有三處，漏極（D）焊盤較大。

3、SOP封裝

SOP（Small Out-Line Package）的中文意思是“小外形封裝”。SOP是表面貼裝型封裝之一，引腳從封裝兩側引出呈海鷗翼狀（L 字形）。材料有塑料和陶瓷兩種。
